Catena a maglie standard australiana | Catena saldata corta, media e lunga per uso marino e generale

Catena di collegamento standard australiana. Catena saldata corta, media e lunga per uso marino e generale.

Visualizzazione del prodotto

Questa gamma di catene di collegamento saldato per il mercato australiano è fornita in configurazioni a collegamento corto, medio e lungo per uso marittimo, ormeggio, resistenza, contenimento, barriera, agricoltura,e applicazioni industriali generaliLa selezione si basa sulla dimensione nominale della catena, sul carico di riferimento, sulle dimensioni degli anelli, sulla lunghezza richiesta, sulla finitura della superficie, sui raccordi collegati e sul carico effettivo della catena.

La tabella fornita rappresenta una catena a legame aperto saldata in genere e non deve essere automaticamente descritta come catena di ancoraggio, catena di ormeggio offshore o catena di sollevamento approvata per la classe.Catena a collegamento corto di grado LLa catena di trasporto di grado 70, la catena in acciaio inossidabile e la catena di ancoraggio marittimo certificata di classe sono famiglie di prodotti separate con requisiti di materiale, di prova, di marcatura e di certificazione diversi.Questo prodotto è fornito da partner qualificati di produzione a lungo termine, con la conferma della corrispondenza delle specifiche e della portata delle ispezioni per ogni ordine.

Specificità rapide

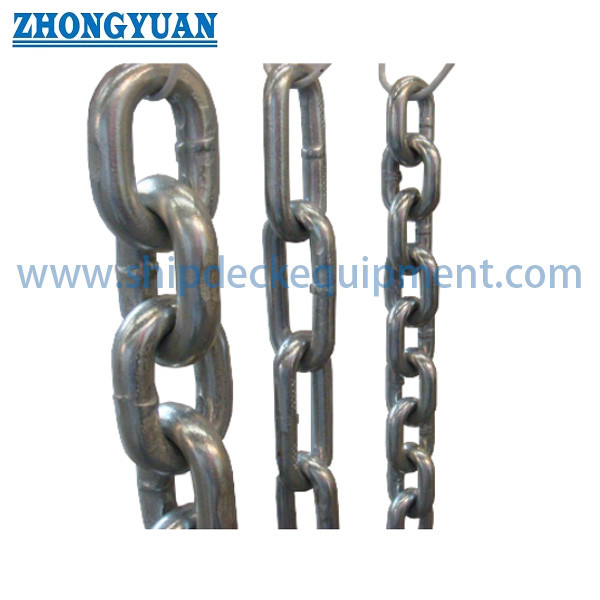

• Distanza della catena: collegamento corto, collegamento medio e collegamento lungo → consente di selezionare tra collegamenti compatti, geometria bilanciata per uso generale e collegamenti di passo esteso più leggeri.
• Intervallo di dimensioni nominali: collegamento corto 524 mm, collegamento medio 324 mm, collegamento lungo 310 mm → copre la catena di utilità leggera fino a catene marine di uso generale di dimensioni maggiori.
• Intervallo di carico di riferimento: 0,05·5,43 t nella tabella fornita → i valori si applicano solo alla configurazione della catena elencata e non devono essere trasferiti a un altro grado o materiale.
• Costruzione: collegamenti rotondi in acciaio saldati elettricamente → geometria dei collegamenti, qualità della saldatura, consistenza dimensionale e campo di prova sono punti di acquisto chiave.
• Finitura superficiale: finitura nera o galvanizzata a caldo → la finitura nera è economica; la galvanizzazione a caldo fornisce una migliore protezione dalla corrosione per l'esposizione all'aria aperta e marina.
• Dati di selezione: S, R, F, collegamenti per metro e metri per 100 kg → utili per la distanza di collegamento, la stima della lunghezza della catena, l'imballaggio e la pianificazione del trasporto.
• Limiti di applicazione: catena di utilità generale e marina → sollevamento aereo, contenimento per il trasporto, ancoraggio certificato delle navi e ormeggio offshore richiedono classi di catena confermate separatamente.
• Modello di approvvigionamento: proveniente da partner di produzione qualificati → fabbrica, materiale, sperimentazione, marcatura e certificato sono confermati prima del preventivo.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Passo 1: indicare l'applicazione effettiva: ancoraggio, ormeggio, catena di trascinamento, catena di barriera, uso agricolo, sistema di ritenuta generale, sollevamento o sistema di ritenuta del carico di trasporto.Il servizio determina il grado di catena richiesto e il percorso di conformità.

Passaggio 2: selezionare il collegamento corto, medio o lungo; dimensione nominale; carico di lavoro di riferimento richiesto; e dimensioni S / R / F. Fornire la catena di accoppiamento, il gancio, il connettore, la ruota dentatao dimensioni dell'ancoraggio, se del caso.

Fase 3: confermare il materiale e il grado. La catena di uso generale in acciaio al carbonio è la linea di base per la tabella fornita; grado L, grado 70, acciaio inossidabile, acciaio legato,e catena di ancoraggio omologata richiedono dati tecnici separati.

Passaggio 4: confermare la finitura e l'ambiente: nero/colore, galvanizzato a caldo, in acciaio inossidabile lucido o altro rivestimento specificato.esposizione chimica, e condizioni di conservazione.

Fase 5: conferma della lunghezza fornita, della lunghezza continua o delle lunghezze di taglio, del requisito di legame terminale, dei legami di collegamento, delle catene o dei ganci, della marcatura di identificazione, del metodo di imballaggio,e se la catena è fornita in bobine, tamburi, sacchetti, secchi o fasci.

Fase 6: indicare la quantità, lo standard e il grado richiesti, l'ambito di applicazione delle prove e dei certificati, il requisito di terzi o di classe, la destinazione di consegna, il tempo di consegna richiesto,e un disegno o una foto di campione se corrispondono a una catena esistente.

Struttura

Round-steel welded links | Short / medium / long pitch geometry | Link weld zone | Black or hot-dip galvanized finish | Optional end links and connecting fittings | Length marking and packing according to order

Considerazioni relative alla fabbricazione, alla finitura e all'ispezione

• La geometria del collegamento controlla la flessibilità, la massa per metro, la distanza di connessione e il modo in cui la catena si trova intorno ai raccordi; il solo diametro nominale non è sufficiente per la selezione del sostituto.
• La catena a collegamento corto dà un modello di collegamento compatto e generalmente una maggiore densità di collegamento, mentre la catena a collegamento medio bilancia flessibilità e massa.La catena a collegamento lungo utilizza un passo esteso per un minor numero di collegamenti e una connessione più facile, ma non è automaticamente adatta a carichi più elevati.
• La posizione della saldatura, la qualità della fusione, la ripetibilità dimensionale e l'assenza di crepe dannose o deformazioni gravi dovrebbero essere incluse nell'ispezione di fabbrica.
• La catena nera o autocolorita fornisce una protezione limitata dalla corrosione e richiede normalmente un deposito, una lubrificazione o un rivestimento adeguati per i progetti in cui l'esposizione alla corrosione è significativa.
• La galvanizzazione a caldo migliora la resistenza alla corrosione, ma lo spessore del rivestimento può influenzare la limpidezza del collegamento, la massa, l'aspetto della superficie e la compatibilità con connettori stretti o attrezzature calibrate.
• Le opzioni in acciaio inossidabile e in acciaio legato devono utilizzare il proprio certificato di materiale, la tabella di carico, il trattamento termico e la base di prova; la tabella in acciaio al carbonio non deve essere riutilizzata per un altro materiale.
• Le prove di prova, le prove di carico di rottura, il campionamento dimensionale, la marcatura e la tracciabilità dovrebbero essere indicati nel disciplinare di acquisto anziché presupporre dal nome del prodotto.
• La descrizione fornita include una caratteristica resistente al calore, ma non è stata fornita alcuna gamma di temperature o riduzione del carico a temperatura elevata.La resistenza al calore non deve essere pubblicata fino a quando non siano confermate la temperatura di servizio del materiale e la temperatura ammissibile..

Attributi personalizzati

• Categoria del prodotto: Catena a legame aperto saldata → fornita per applicazioni marine e di uso generale sul mercato australiano.
• Tipo di collegamento: corto / medio / lungo → selezionato in base alla compattezza, alla flessibilità, al montaggio collegato e al peso della catena.
• Dimensione nominale: 3 ‰ 24 mm a seconda del tipo di collegamento → confermare il diametro effettivo della barra S e le dimensioni del collegamento R / F.
• Materiale: acciaio al carbonio come base di riferimento → acciaio inossidabile o acciaio legato richiede una conferma e dati tecnici separati.
• Finitura superficiale: finitura nera o galvanizzata a caldo → finitura lucida è normalmente rilevante per l'acciaio inossidabile piuttosto che per la catena standard in acciaio al carbonio.
• Carico di esercizio: valore di riferimento della tabella fornita → non deve essere etichettato come carico di prova, carico di rottura, WLL di sollevamento, capacità di ritenuta dell'ancora o carico approvato per classe.
• Opzione di grado L: famiglia separata di catene a collegamento corto → deve essere confermato lo standard, il fattore di progettazione, la marcatura e il certificato.
• Classe 70 Opzione: famiglia separata di catene di ritenuta per il trasporto → capacità di legatura e conformità AS/NZS 4344 devono essere indicati separatamente; non per il sollevamento.
• Status della catena di ancoraggio marino: da confermare → la catena a collegamento aperto elencata non è automaticamente una catena di ancoraggio o una catena di ormeggio offshore approvata per la classe.
• Status della fornitura: prodotto proveniente → fornito da fabbriche partner qualificate con controllo, marcatura e documentazione concordati.

Come funziona

La forza entra attraverso un'ancora, una catena, un gancio compatibili. or connection point → Each welded link transfers tensile force to the next link → Link pitch and inside dimensions control articulation and fitting clearance → Surface finish reduces environmental attack → Periodic inspection identifies wear, corrosione, allungamento, distorsione e danni alla saldatura

Applicazioni

Marine utility anchoring | General mooring and berth-side utility use | Drag chains | Barrier and safety chains | Pump and suspension applications where specified | Agricultural use | Industrial restraint | General fabrication and maintenance | Replacement chain matching

Certificazioni e ambito di fornitura

I certificati di fabbrica, i rapporti di ispezione del produttore, i registri di prova e l'ispezione di terze parti possono essere organizzati in base al tipo di catena selezionato, al grado, alla capacità della fabbrica e ai requisiti dell'ordine.La certificazione della società di classe non è standard per questa catena di collegamento aperto generale e deve essere confermata prima della quotazione quando la catena è destinata a un'applicazione marina controllata da una classe.

Opzioni di certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del costruttore e certificato di fabbricazionesupportato dalla fabbrica selezionata, e accettati dalla pertinente procedura di ispezione o di classe.

Disegno e foto

Domande frequenti

D1: È la stessa cosa della catena di ancoraggio di una nave approvata per la sua classe?

R1: No. La tabella fornita descrive la catena a legame aperto saldata in modelli a legame corto, medio e lungo.diametro nominaleIl termine "catena d'ancora" deve essere utilizzato solo dopo che il recipiente e i requisiti di omologazione previsti sono stati confermati.

D2: La catena elencata può essere utilizzata per il sollevamento aereo o per il trattenimento del trasporto?

R2: Non per impostazione predefinita. La catena di sollevamento deve essere fornita nella corretta qualità di sollevamento con la marcatura applicabile, le prove di prova e la certificazione.La catena di trasporto del grado 70 è un prodotto separato conforme alla sua norma di legatura e non è una catena di sollevamento.Non si dovrebbe promuovere l'uso di catene di collegamento medio e lungo per il sollevamento aereo, a meno che una specifica specifica certificata del prodotto non lo consenta.

Q3: Quali informazioni sono necessarie per ottenere un preventivo accurato?

A3: conferma dell'applicazione, tipo di collegamento, dimensione nominale, base di carico richiesta, materiale e grado, finitura, lunghezza totale e lunghezze di taglio, accessori finali, norma applicabile, ambito di prova e certificato, marcatura,Si raccomanda un disegno o un campione per la catena di sostituzione.
