Catena da pesca a maglie corte Grado 80 | Catena da pesca in acciaio legato trattato termicamente da 7-20 mm

Catena da pesca a anello corto di grado 80 7-20 mm Catena da traino in acciaio di lega trattata termicamente

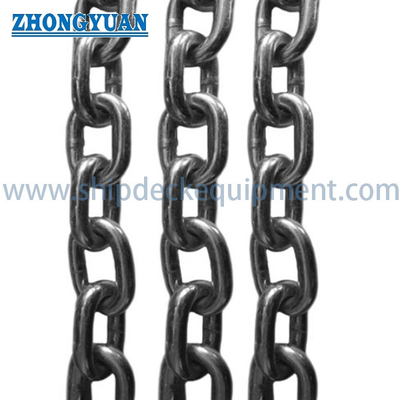

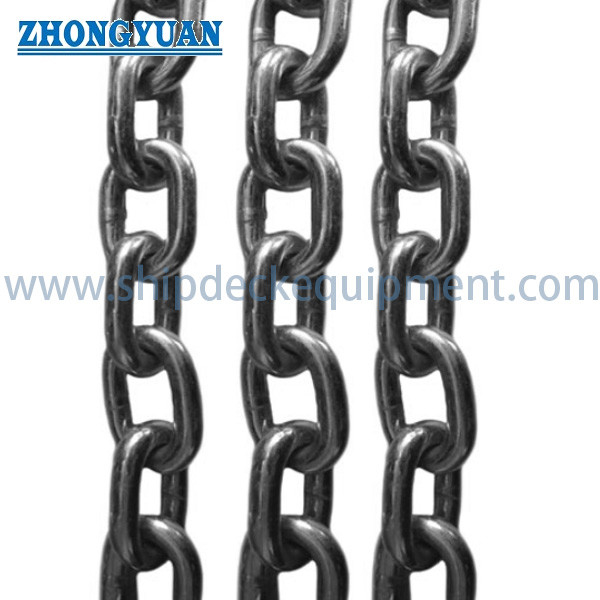

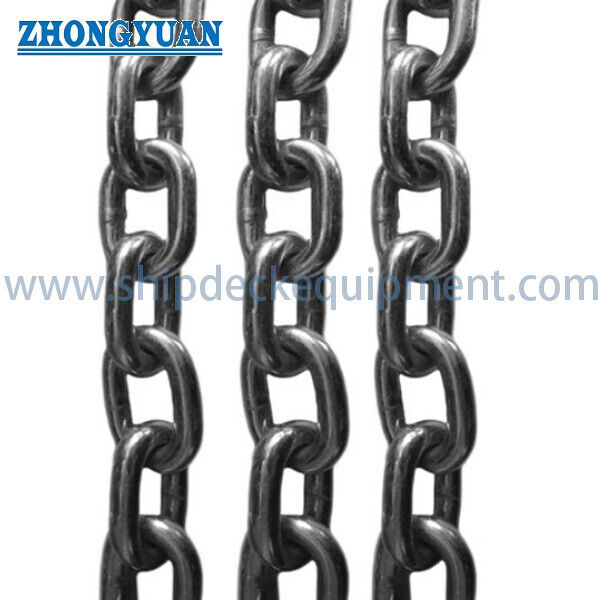

Visualizzazione del prodotto

La catena da pesca a anello corto di grado 80 è una catena compatta saldata in acciaio legato fornita per la pesca commerciale e per le unità di attrezzi da traino in cui la geometria del anello controllato, la forza minima di rottura elevata,resistenza all'usuraLe dimensioni elencate utilizzano un passo corto di circa tre volte il diametro della barra,contribuire a mantenere la catena compatta e ridurre il movimento eccessivo degli anelli all'interno dell'arrangiamento degli attrezzi da pesca.

Questa pagina copre l'intervallo verificato tra 7 × 21 mm e 20 × 60 mm nella tabella dei parametri fornita.forza minima di rotturaLa catena da pesca di grado 80 non deve essere descritta come catena di sollevamento certificata, catena di ancoraggio,o catena di ormeggio, a meno che non sia prevista una norma separata applicabile, il programma di prove, il sistema di marcatura e l'ambito di applicazione dei certificati sono stati concordati.

Specificità rapide

• Tipo di prodotto: catena da pesca a anello corto saldata → geometria a catena compatta per la pesca commerciale e gli assemblaggi di attrezzi da traino.
• L'intervallo di dimensioni elencato: da 7 × 21 a 20 × 60 mm → sei dimensioni verificate con diametri nominali della barra da 7 a 20 mm.
• Materiale: acciaio legato trattato termicamente → qualità del materiale, composizione chimica, condizioni di trattamento termico e fascia di durezza da confermare.
• Forza minima di rottura: da 53 a 440 kN → valore di selezione del lotto per una nuova catena retta sottoposta a tensione diretta; non è il carico di servizio consentito.
• Massa per metro: da 1,09 a 8,85 kg/m → utile per calcolare il peso degli attrezzi, il carico di movimentazione, la massa di trasporto e la quantità totale della catena.
• Geometria di collegamento corto: passo circa 3d → supporta il percorso compatto e la compatibilità con catene, giri, anelli o accessori di attrezzature da pesca specificati.
• Finitura superficiale: nuda, annerita, verniciata o altro rivestimento approvato → devono essere considerati l'esposizione al mare, l'abrasione, lo spessore del rivestimento e l'adattamento dimensionale.
• Base di approvvigionamento: lunghezze di taglio, lunghezze continue, accessori finali, marcatura, documentazione di prova e ispezione da parte di terzi in base all'ambito dell'ordine confermato.

Principali parametri tecnici

Geometria della catena e adattamento della connessione

• La dimensione nominale è espressa come diametro di barra d × passo p. Tutte le sei dimensioni elencate utilizzano p = 3d, che è la geometria compatta che definisce quella utilizzata in questa pagina.
• La larghezza interna controlla se le catene, gli anelli, i giratori, gli anelli, i connettori o altri componenti degli attrezzi da pesca possono entrare e articolarsi senza vincoli.
• La larghezza esterna influisce sul libero attraverso guide, tasche, scatole a catena, rulli, attrezzature per reti e altre attrezzature circostanti.
• Gli accessori compatibili devono essere selezionati in base al diametro effettivo degli spilli, alla larghezza della mascella, ai requisiti di articolazione e al peso nominale della catena.
• La catena non deve essere torsata, caricata lateralmente su un anello, forte piegata su un raggio inadeguato o collegata attraverso un dispositivo di dimensioni ridotte.
• Se la catena deve passare attraverso una ruota di tasca, un giradischi, un azionamento calibrato o una guida speciale, la tolleranza dimensionale e il requisito di calibrazione devono essere confermati separatamente.

Compiti di pesca, abbigliamento e durata di vita

• La catena di pesca commerciale è esposta a ripetuti movimenti, urti, abrasioni, acqua salata, contatto sul ponte e contaminazione da operazioni di pesca.La selezione deve tener conto del carico effettivo piuttosto che della sola forza di rottura minima.
• I collegamenti brevi forniscono una forma di catena compatta e relativamente stabile, ma l'usura può concentrarsi nelle zone di contatto tra i collegamenti e nei punti di connessione con catene, anelli, giratori o accessori per reti.
• La progettazione deve evitare lo sfregamento continuo sui bordi affilati di acciaio, il carico eccessivo per scosse, la forte torsione e il carico squilibrato tra le gambe parallele della catena.
• Gli intervalli di ispezione devono riflettere le ore di funzionamento, il ciclo di cattura, il contatto con il fondo marino, l'esposizione alla corrosione e l'usura osservata.o legami localmente indossati devono essere rimossi dal servizio.
• I criteri di ritiro, la perdita di diametro ammissibile, il limite di allungamento e la politica di riparazione devono seguire la procedura degli attrezzi da pesca dell'acquirente o lo standard di prodotto concordato.La catena trattata termicamente danneggiata non deve essere saldata sul campo senza una procedura approvata dal fabbricante.
• La catena persa in mare può diventare attrezzatura da pesca abbandonata.Le procedure di recupero e di recupero dovrebbero essere coordinate con le pratiche di gestione degli attrezzi dell'operatore della nave..

Materiale, saldatura e trattamento termico

• La barra in acciaio legato fornisce la base di resistenza e robustezza per le prestazioni del grado 80, ma il requisito esatto di chimica e di pulizia dell'acciaio deve essere indicato nelle specifiche di acquisto.
• Ogni anello viene formato e saldato elettricamente prima del trattamento termico finale nella tipica produzione di catene di grado 80.Il percorso di processo effettivo e la qualifica dell'attrezzatura devono essere confermati dal fornitore.
• L'estinguimento e la temperatura sono comunemente utilizzati per la catena di leghe di grado 80 per ottenere l'equilibrio richiesto di resistenza, robustezza, duttilità e resistenza all'usura.
• La qualità della zona di saldatura è fondamentale perché la saldatura di collegamento fa parte del percorso di carico di trazione diretto.e le prove meccaniche dovrebbero riguardare sia il materiale di base che gli anelli saldati.
• Il termine "resistente al calore" non deve essere utilizzato come indicazione generale di servizio.Le temperature di esercizio massime e minime e l'eventuale riduzione del carico dopo l'esposizione al calore devono essere confermate rispetto alla norma di prodotto applicabile..
• Il riscaldamento in campo, il taglio a fiamma, la saldatura incontrollata o il raddrizzamento a caldo possono modificare le proprietà trattate termicamente e non devono essere effettuate senza l'approvazione tecnica scritta.

Protezione della superficie per il servizio di pesca marina

• La catena nuda o lucidata conserva le dimensioni originali del collegamento, ma fornisce una protezione limitata dalla corrosione e richiede quindi un'adeguata conservazione, manutenzione e ispezione.
• Le finiture annerite o verniciate forniscono una protezione temporanea economica e una facile identificazione visiva, sebbene l'abrasione ai punti di contatto tra i collegamenti elimini progressivamente il rivestimento.
• Il rivestimento a spruzzo può essere discusso quando sono definiti il sistema di rivestimento, lo spessore del film secco, la flessibilità, la resistenza agli urti e l'effetto sulle spaziature di connessione.
• La galvanizzazione a caldo e la galvanizzazione non sono presentate come finiture standard di grado 80 in questa pagina.o degradazione legata all'idrogeno.
• Qualsiasi catena da pesca galvanizzata o placcata di grado 80 richiede un processo approvato dal produttore, una revisione dimensionale, una verifica del post-trattamento,e conferma che i valori dichiarati della forza di rottura rimangono validi.
• La finitura selezionata deve essere indicata con il colore, il grado di preparazione, lo spessore del rivestimento, il metodo di riparazione, la protezione dell'imballaggio e le zone di contatto o di identificazione non rivestite.

Controllo qualità e documentazione di prova

• Il controllo dei materiali in entrata può includere la verifica della qualità dell'acciaio, l'identificazione termico/batch, la composizione chimica e la revisione dei certificati dei materiali.
• Il controllo della produzione deve coprire il diametro della barra, la discesa, la larghezza interna, la larghezza esterna, la forma del collegamento, la posizione della saldatura, lo stato della superficie e la lunghezza finita.
• I registri di trattamento termico e i controlli di durezza possono essere inclusi se necessario per dimostrare la coerenza del processo.
• La prova di resistenza, la prova di forza di rottura del campione, la prova di piegatura, la misurazione dell'allungamento, la prova di stanchezza o l'esame metallografico devono essere specificati dall'acquirente o dalla norma di prodotto che disciplina.
• La forza minima di rottura fornita è un valore di prova distruttiva, non un carico di prova di funzionamento.
• La documentazione può includere il certificato del fabbricante, il certificato di materiale, il rapporto di ispezione dimensionale, il rapporto di prova del lotto, il registro del trattamento termico e il rapporto di testimonianza di terzi in base all'ordine.

Guida alla selezione e alla ricerca

Fase 1: confermare la posizione di applicazione all'interno dell'attrezzatura da pesca, come il sistema di traino, il collegamento dell'attrezzatura, la disposizione di ponderazione, l'assemblaggio di manovra sul ponte o un'altra funzione definita dal tiro.

Fase 2: confermare la dimensione nominale d × p, la lunghezza finale richiesta, la quantità, la massa della catena, la forza minima di rottura e il fattore di sicurezza o di progettazione del progetto.

Passaggio 3: fornire tutti i dispositivi di accoppiamento e gli spazi liberi: diametro del perno, larghezza della mascella, dimensioni dell'anello o del giratore, grado dei connettori e qualsiasi guida, rullo, ruota di tasca o limitazione di stoccaggio.

Fase 4: confermare la qualità del materiale, il trattamento termico, la temperatura di funzionamento, l'ambiente di corrosione, la finitura superficiale richiesta, il colore, lo spessore del rivestimento e l'imballaggio.

Fase 5: conferma delle prove e documentazione: certificato di materiale, prova di prova, prova di rottura del lotto, prova di stanchezza, rapporto dimensionale, ispezione da parte di terzi, marcatura e tracciabilità.

Fase 6: indicare il tipo di nave da pesca, il disegno dell'attrezzatura, le foto, la lunghezza di consegna richiesta, gli accessori finali, la destinazione, il tempo di consegna,e se la catena è destinata a nuovi attrezzi o alla sostituzione di una catena esistente.

Attributi personalizzati

• Tipo di catena: catena da pesca a legame corto → questa pagina copre solo la geometria compatta a passo 3D.
• Grado: 80 → devono essere confermati lo standard di regolazione esatto, le specifiche dell'acciaio legato e i requisiti di proprietà meccaniche.
• Dimensioni nominali: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → selezionate in base al carico, al peso degli ingranaggi e alla compatibilità del montaggio.
• Forza minima di rottura: 53-440 kN → applicabile alla catena nuova sotto la prova di tensione continua concordata; non un carico di servizio o un WLL di sollevamento.
• Fattore di sicurezza/progettazione: minimo 4 indicato dal fornitore → carico operativo ultimo ammissibile deve essere stabilito dal progettista degli attrezzi da pesca e dalla procedura operativa approvata.
• Finitura superficiale: nuda / annerita / verniciata / approvata con rivestimento personalizzato → galvanizzazione o verniciatura richiede una conferma tecnica separata.
• Lunghezza e accessori finali: su ordinazione → fornire la lunghezza del taglio, il numero di pezzi, la disposizione dei collegamenti finali, i connettori e la tolleranza di lunghezza ammissibile.
• Documentazione: secondo le specifiche di acquisto → certificato QMS del fornitore, rapporti di prova del prodotto e ispezione da parte di terzi sono documenti separati.

Come funziona

Fishing-gear load enters through a compatible connector → Compact short links transmit direct tensile force through the welded alloy-steel chain → Chain mass and geometry contribute to the specified gear arrangement → End connection transfers the load into the next fishing-gear component

Applicazioni

Commercial fishing gear | Trawl gear assemblies | Net rigging and weighting positions | Fishing-vessel deck gear connections | Aquaculture equipment where approved by the system designer | Replacement chain matched to an existing drawing

Certificazioni e documentazione

La certificazione ISO 9001 si riferisce al sistema di gestione della qualità del fornitore e non è di per sé un certificato di prodotto.La documentazione CE si applica solo quando la catena è immessa sul mercato dell'UE nell'ambito della legislazione applicabile e ha completato la valutazione di conformità richiesta. SGS o un'altra terza parte può effettuare ispezioni o prove quando inclusi nell'ordine di acquisto.l' organizzazione emittente deve essere confermata prima della quotazione.

Documentazione disponibile in base all'ordine: Supplier ISO 9001 QMS certificate | Material certificate | Maker’s certificate | Batch dimensional and breaking-force report | Heat-treatment record | Third-party inspection or SGS test report | CE declaration and supporting documents only where legally applicable

Disegno e foto

Domande frequenti

D1: Come si deve selezionare la corretta taglia della catena da pesca di grado 80?

A1: selezionare la catena tra il carico richiesto degli attrezzi da pesca, il fattore di progettazione, la forza minima di rottura, il peso richiesto della catena, le dimensioni degli anelli, la lunghezza finale,e compatibilità con ogni connettore e guida- non selezionare solo in base al diametro e non considerare la forza minima di rottura come il carico di esercizio consentito.

D2: Questa catena è adatta per il sollevamento aereo?

A2: Non automaticamente. Questa pagina è destinata alle catene di pesca commerciali. L'uso per il sollevamento richiede uno standard di catena di sollevamento confermato separatamente, un limite di carico di lavoro certificato, un regime di prova di prova, una marcaturatracciabilità, componenti di sollevamento compatibili e la documentazione CE o normativa applicabile.

D3: La catena da pesca di grado 80 può essere galvanizzata a caldo o elettro-galvanizzata?

A3: solo previa conferma tecnica da parte del fabbricante della catena.Il processo, le misure di controllo dell'idrogeno, le prove post-trattamento e la validità continua della forza minima di rottura devono essere confermate prima della fornitura.
