Catena di pesca saldata per la pesca a strascico e l'acquacoltura.

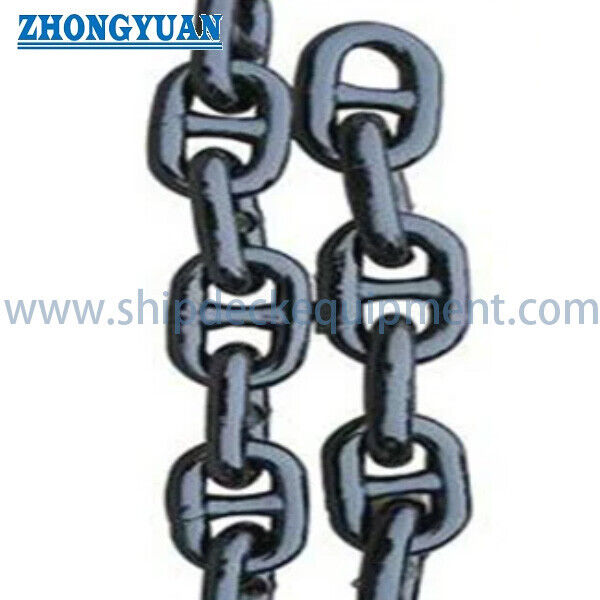

Visualizzazione del prodotto

La catena da pesca saldata è una catena di acciaio a legame rotondo utilizzata come componente strutturale e di usura negli attrezzi da pesca commerciali, nelle impostazioni delle reti da traino, nelle matrici delle catene, negli impianti a contatto con il terreno,sistemi di ponderazione delle reti da pesca, e selezionate attrezzature per l'acquacoltura. Esso è fornito in configurazioni a collegamento corto, medio e lungo, in modo che l'acquirente possa bilanciare la resistenza, la massa per metro, la distanza di chiusura interna,spazio di attacco, e il modo in cui la catena interagisce con reti, catene, ruote, corde e altri componenti degli attrezzi da pesca.

Questo prodotto deve essere selezionato sulla base dell'impostazione effettiva degli attrezzi di pesca e non solo in base al solo diametro della catena.larghezza esterna, lunghezza totale, accessori terminali, carico minimo di rottura, grado del materiale, condizioni di trattamento termico, finitura superficiale, ambiente di usura e documenti di ispezione.Il carico minimo di rottura indicato è un valore di forza di rottura della catenaNon si tratta di un limite di carico di lavoro, di un carico di lavoro sicuro o di una capacità di sollevamento.

Configurazioni del prodotto

• Legame corto (SL): passo compatto e massa superiore per metro → utile quando si preferisce un profilo di catena denso, un movimento controllato e un libero interno limitato.
• Medio / Mid Link (ML): passo e peso intermedi → bilancia la flessibilità della catena, la franchezza dei componenti, la massa e la comodità dell'attacco.
• Lungo legame (LL): passo più lungo e massa inferiore al metro per lo stesso diametro → fornisce più spazio interno per catene, giratori, connettori, reti o altri dispositivi di attrezzatura da pesca.
• Lunghezze standard e disposizione delle estremità: fornite in lunghezze di taglio, bobine, fasci, assemblaggi o sezioni specifiche del progetto → i collegamenti finali e gli accessori devono essere confermati prima della produzione.
• Opzioni di materiale: acciaio legato ad alta resistenza, acciaio al carbonio,o in acciaio inossidabile può essere discusso → la tabella pubblicata di carico di rottura non può essere applicata a diversi gradi di materiale senza verifica separata.
• Finitura superficiale: auto-colore, verniciato, elettro-galvanizzato, galvanizzato a caldo o rivestimento specifico del progetto → la scelta della finitura dipende dall'esposizione all'acqua di mare, dall'abrasione, dalla durata di vita richiesta,e tolleranza dimensionale.

Dati chiave di selezione

• Diametro nominale: 7 ∼ 28 mm nella gamma fornita → controlli di sezione trasversale del collegamento, massa della catena, compatibilità del connettore e forza di rottura potenziale.
• Link Pitch: 21-150 mm a seconda del tipo e del diametro → influisce sulla flessibilità, sulla distanza interna, sul comportamento di contatto e sul numero di collegamenti per metro.
• Larghezza interna: 10×44 mm nella tabella fornita → deve ospitare catene, ruote, corde, accessori per reti e collegamenti adiacenti senza legame.
• Larghezza esterna: 25,5×103 mm nella tabella fornita → influisce sullo spazio, sullo spazio libero attraverso le guide, sulla densità di imballaggio e sull'interazione con la disposizione degli attrezzi da pesca.
• Peso unitario: 0,82-14,41 kg/m → supporta il calcolo del peso totale degli ingranaggi, la pianificazione della movimentazione, la stima del carico e la progettazione del contatto con il fondo marino.
• Carico minimo di rottura: 60 ‰ 980 kN nella tabella fornita → un riferimento di prova distruttiva e non un carico di esercizio ammissibile.
• Grado del materiale: da confermare → la forza di rottura dipende dal grado dell'acciaio, dalla qualità della saldatura, dal trattamento termico, dalla geometria del collegamento e dal metodo di prova.
• Impiego previsto: attrezzi da pesca/traino/acquacoltura → sollevamento, movimentazione del personale, rimorchio e ormeggio richiedono norme e certificazioni distinte.

Principali parametri tecnici

Come scegliere il collegamento corto, medio o lungo

• Scegliere un collegamento corto in cui la geometria compatta, una massa della catena maggiore per metro, un movimento interno ridotto e una stretta interazione con la rete o l'assemblaggio a contatto con la terra sono priorità.
• Scegliere un collegamento medio quando l'applicazione richiede un pratico equilibrio tra massa della catena, flessibilità, spazio libero interno e compatibilità con i raccordi.
• Scegliere un collegamento lungo in cui è importante una minore massa per metro e uno spazio di fissaggio più ampio, in particolare quando le catene, i giratori, i connettori, le reti o i componenti sostituibili devono passare attraverso il collegamento.
• Controllare il cuscinetto e l'articolazione del connettore: un connettore che passa attraverso il collegamento può ancora legarsi, applicare carichi laterali o creare un piccolo raggio di contatto che riduce le prestazioni dell'assemblaggio.
• La forza della catena da sola non determina la capacità degli anelli finali, delle manette, dei giratori, degli accessori per reti, degli accessori saldati o dell'insieme completo degli attrezzi da pesca.

Materiale, saldatura e trattamento termico

La catena da pesca è normalmente prodotta da barre d'acciaio rotonde formate in anelli e chiuse mediante un processo di saldatura controllato, come la saldatura a lampo.la via di fabbricazione può includere la rimozione del lampo di saldaturaLa qualità del materiale e le condizioni di trattamento termico devono essere legate al carico minimo di rottura richiesto.

• Acciaio legato ad alta resistenza: normalmente preferito quando il rapporto diametro-resistenza specificato richiede un grado di catena trattato termicamente.
• Acciaio al carbonio: adatto alle applicazioni generali di pesca o reti solo se il suo grado, la sua saldabilità, il suo trattamento termico e il suo carico di rottura verificato soddisfano i requisiti del progetto.
• Acciaio inossidabile: selezionato per la resistenza alla corrosione in determinati ambienti; la qualità, lo stato di saldatura, la resistenza, il rischio di irritamento e il prezzo devono essere confermati separatamente.
• La sostituzione di un materiale non preserva automaticamente il carico di rottura stabilito, poiché l'acciaio al carbonio, l'acciaio legato e l'acciaio inossidabile hanno le loro proprietà meccaniche e la base di prova.
• L'indicazione originale di "resistenza al calore" non deve essere utilizzata come caratteristica generale del prodotto.e revisione delle domande.

Finitura superficiale e protezione dalla corrosione

• Galvanizzazione a caldo: fornisce un rivestimento di zinco più spesso per la protezione dalla corrosione marina, ma deve essere controllato lo spessore del rivestimento, l'adattamento dei collegamenti, l'area di saldatura e gli effetti delle proprietà meccaniche.
• Elettro-galvanizzazione: fornisce una finitura di zinco più sottile e uniforme, normalmente con una tolleranza di corrosione a lungo termine inferiore alla galvanizzazione a caldo.
• Finitura verniciata o rivestita: favorisce l'identificazione e la protezione iniziale contro la corrosione; si deve aspettare abrasione nelle zone di contatto con il fondale marino e le zone di collegamento.
• Finitura autocolore/nera: adatta quando non è necessario un rivestimento o quando la catena riceverà un trattamento specifico del progetto dopo il montaggio.
• Finitura in acciaio inossidabile: decapaggio, passivazione, lucidatura o altre finiture possono essere specificate a seconda del grado e dell'ambiente di servizio.
• Nessun trattamento superficiale elimina l'usura. Gli intervalli di ispezione devono tenere conto della perdita di corrosione, dell'usura di collegamento a collegamento, della condizione della saldatura, delle deformazioni, delle crepe e dei danni al rivestimento.

Controllo e collaudo della qualità

• Verifica delle materie prime → conferma della qualità dell'acciaio, del numero di calore, della composizione chimica e della documentazione sulle proprietà meccaniche.
• Ispezione dimensionale → controllo del diametro nominale, dell'altezza, della larghezza interna, della larghezza esterna, della forma del collegamento e della tolleranza della lunghezza.
• Ispezione della saldatura → esaminare la posizione della saldatura, la rimozione del flash, l'allineamento, le indicazioni di superficie e la geometria del collegamento.
• Controllo del trattamento termico → registrazione del ciclo del forno, identificazione del lotto, durezza e risultati delle prove meccaniche quando sono specificati gradi ad alta resistenza.
• Prova meccanica → prova di prova di carico, prova di resistenza alla trazione e prova di prova minima di rottura può essere organizzata per lotto o campione in base alle specifiche concordate.
• Tracciabilità e marcatura → identificare il tipo, le dimensioni, il grado, il lotto, la lunghezza, la finitura e, se necessario, il documento di prova.
• Documentazione finale → certificato di prova del produttore, certificato di materiale, rapporto dimensionale, rapporto di rivestimento e documenti di testimoni di terzi sono disponibili in base allo scopo dell'ordine.

Applicazioni nel settore della pesca e dell'acquacoltura

Bottom trawl gear | Beam-trawl tickler chains | Chain matrices | Groundrope and footrope assemblies | Trawl-net weighting | Fishing-net connections | Replaceable wear sections | Aquaculture net and cage equipment | Project-specific fishing-gear assemblies

I riferimenti della FAO agli attrezzi da pesca descrivono l'uso della catena in apparecchiature a sciabola e matrici a catena, in cui la catena interagisce direttamente con il fondo marino e la rete da pesca.Il tipo e le dimensioni della catena finale dovrebbero pertanto essere selezionati dal progettista degli attrezzi in base alla velocità di traino., condizione dei fondali marini, massa degli attrezzi, usura, specie bersaglio, potenza delle navi e regolamenti locali in materia di pesca.

Guida alla selezione e alla ricerca

Fase 1: fornire l'applicazione: catena da traino, catena da solletico, matrice di catena, corda a terra, peso netto, attrezzature per l'acquacoltura o altra disposizione degli attrezzi da pesca.

Passo 2: confermare il tipo di collegamento, diametro nominale, passo, larghezza interna, larghezza esterna, lunghezza richiesta, numero di sezioni e quantità totale.

Fase 3: indicare il carico minimo di rottura richiesto, il carico di progettazione, il fattore di sicurezza o la regola di selezione, il carico ciclico previsto, il contatto con il fondo marino, l'abrasione e l'ambiente di corrosione.

Fase 4: confermare la qualità del materiale, le condizioni di trattamento termico, la finitura superficiale, il colore, le tolleranze dimensionali e se gli accessori devono passare o articolare all'interno degli anelli.

Fase 5: fornire arrangiamenti e accessori per le estremità: collegamenti estesi, catene, ruote, connettori, anelli, accessori saldati, etichette di identificazione o sezioni di rete assemblate.

Fase 6: conferma dei test, certificato, testimone di terzi, metodo di imballaggio, destinazione, tempo di consegna e disegno o campione di riferimento, se disponibili.

Imballaggio e consegna

• Le lunghezze di taglio o gli assemblaggi devono essere etichettati per tipo, diametro, lunghezza, lotto e quantità per ridurre la miscelazione durante l'installazione.

• Le opzioni di imballaggio includono scatole di compensato, scatole di legno, sacchetti di tessuto o nylon, tamburi in acciaio, fasci e pallet a seconda della dimensione della catena, del rivestimento, della destinazione e del metodo di movimentazione.

• Le catene galvanizzate o rivestite devono essere confezionate per limitare i danni causati dagli urti, la ritenzione dell'acqua e l'abrasione del rivestimento durante lo stoccaggio e il trasporto marittimo.

• Le sezioni pesanti di catena richiedono un peso del pacco confermato, punti di sollevamento, accesso al carrello elevatore e disposizioni di scarico sicuro.

Certificazioni e documentazione

La certificazione ISO 9001, quando valida, si applica al sistema di gestione della qualità del fornitore e non è uno standard di resistenza del prodotto.La marcatura CE è applicabile solo se la catena rientra nella legislazione specifica dell'UE e la valutazione di conformità richiesta è stata completataLa BV o un altro organismo di ispezione terzo può assistere alle prove o rilasciare documenti solo nell'ambito di ispezione concordato.

Classificazione / ispezione da parte di terzi: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS e certificato di prova del produttore possono essere organizzati in base ai requisiti del progetto, alle specifiche del prodotto,portata della prova, e accettazione da parte dell'acquirente.

Disegno e foto

Domande frequenti

Q1: Il carico minimo di rottura della catena è un carico di lavoro sicuro?

A1: No. Il carico minimo di rottura è la forza alla quale un campione di prova deve resistere o non resistere a una prova di trazione definita.Il costruttore degli attrezzi da pesca deve stabilire il carico di progettazione ammissibile utilizzando il fattore di sicurezza richiesto, stanchezza, usura, corrosione, carico dinamico e capacità di assemblaggio completa.

D2: quale tipo di anello è il migliore per gli attrezzi da pesca?

A2: il collegamento corto dà un profilo di catena più compatto e pesante, il collegamento medio offre un equilibrio tra massa e spazio libero e il collegamento lungo offre una massa inferiore per metro e più spazio di attacco.La scelta corretta dipende dalla disposizione della rete, connettori, contatto con la terra, peso richiesto, flessibilità e modello di usura.

D3: Questa catena da pesca può essere utilizzata per sollevare, trainare o ormeggiare una nave?

R3: Non solo sulla base di questa tabella. Le catene di sollevamento, traino e ormeggio richiedono il loro standard di progettazione, grado, prova di prova, marcatura, certificati e approvazione dell'applicazione.Il valore del carico di rottura della catena di pesca non deve essere convertito direttamente in un WLL di sollevamento, SWL di traino o capacità di ormeggio.
