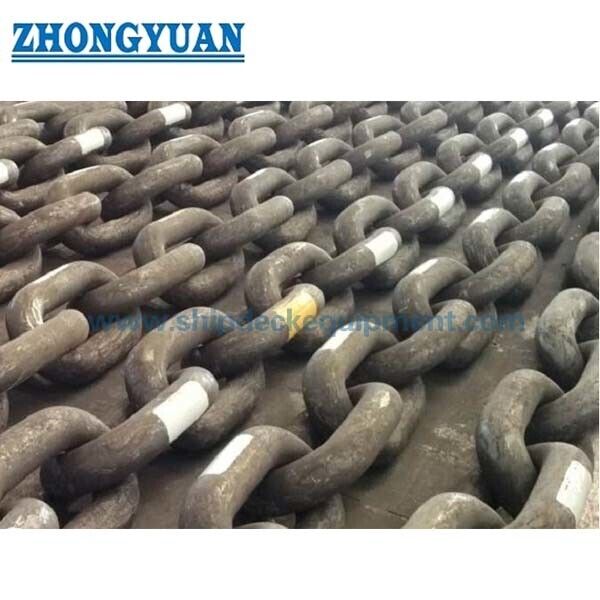

Catena di ancoraggio saldata a elettrofusione | Catena con golfare e senza golfare per piattaforme, FPSO e boe

Catena di ancoraggio offshore saldata a elettrofusione | Catena con maglie con traversino e senza traversino per piattaforme, FPSO e boe

Panoramica del prodotto

La catena di ancoraggio offshore saldata a elettrofusione viene fornita per sistemi di posizionamento permanente o temporaneo utilizzati da unità offshore galleggianti e impianti di carico offshore. Le tipiche applicazioni di progetto includono sistemi di ancoraggio FPSO e FSO, unità di produzione galleggianti, unità mobili di perforazione offshore, ancoraggi a punto singolo, boe offshore e altre strutture offshore galleggianti. Ogni ordine di catena deve essere definito da diametro nominale, configurazione delle maglie, grado, lunghezza continua, disposizione delle connessioni terminali, carichi di prova specificati, servizio di progettazione e requisito di classificazione.

Forniamo la catena tramite produttori di catene qualificati e coordiniamo l'ambito tecnico e documentale; la pagina non presenta la catena come prodotta internamente. Il percorso di produzione approvato utilizza normalmente barre di acciaio legato laminate, formatura a caldo delle maglie, saldatura a elettrofusione e trattamento termico controllato, seguito da ispezione dimensionale, carico di prova, prova di rottura del campione, prove meccaniche e esame non distruttivo secondo la regola di classe selezionata e la procedura di produzione approvata. Il servizio a lungo termine in acqua di mare richiede inoltre una revisione specifica del progetto per quanto riguarda il margine di corrosione, la fatica, l'usura, la flessione fuori piano, l'interazione con il fondale marino, la protezione catodica e la strategia di ispezione.

Specifiche rapide

• Categoria di prodotto: Fornitura di catena di posizionamento offshore → destinata a segmenti di catena all'interno di sistemi di ancoraggio offshore ingegnerizzati, non per sollevamento di carichi generici.
• Diametro nominale della catena: 34–200 mm → il diametro finale disponibile dipende dal grado, dal tipo di maglia, dall'intervallo di fabbrica approvato, dalla capacità della macchina di prova e dal requisito di classe del progetto.
• Configurazione delle maglie: maglia con traversino o maglia comune senza traversino → maglie terminali, maglie terminali allargate, maglie di collegamento, grilli e interfacce speciali vengono forniti secondo disegni approvati, se inclusi.
• Intervallo di gradi: R3 / R3S / R4 / R4S / R5 come gradi di riferimento stabiliti → R6 e la designazione fornita "RQ3" richiedono conferma rispetto alla regola di classe selezionata e all'approvazione di fabbrica.
• Percorso di produzione: barra di acciaio laminato, formatura a caldo, saldatura a elettrofusione e trattamento termico controllato → i registri di saldatura e trattamento termico fanno parte del processo di produzione approvato.
• Ambito di prova: prova di carico di prova, prova di carico di rottura del campione, prove di trazione e Charpy, ispezione dimensionale, ispezione visiva e NDE → la frequenza esatta e la supervisione seguono la regola di classe selezionata.
• Condizione superficiale: sabbiatura o pallinatura, con vernice nera o finitura specificata dopo l'accettazione → il rivestimento non sostituisce il margine di corrosione del progetto, la protezione catodica o la gestione dell'integrità.
• Certificazione: la certificazione di classificazione può essere organizzata tramite il produttore approvato → l'ambito del certificato, la presenza del perito, la tracciabilità e la documentazione devono essere concordate prima dell'ordine.

Principali parametri tecnici

Proprietà del materiale

Guida alla selezione e richiesta di catene di ancoraggio

Passo 1: Definire l'applicazione offshore: FPSO, FSO, unità di produzione galleggiante, unità di perforazione, boa, ancoraggio a punto singolo, sistema di ancoraggio temporaneo o altra struttura galleggiante; indicare la vita di progetto, la profondità dell'acqua e la posizione del segmento di catena.

Passo 2: Confermare il diametro nominale, la configurazione con traversino o senza traversino, il grado della catena, la lunghezza continua richiesta, il numero di lunghezze di catena e la disposizione delle maglie terminali / accessori.

Passo 3: Fornire la base di progettazione del progetto o i carichi di prova e di rottura specificati. Il carico di prova di rottura è un valore di accettazione di produzione e non deve essere utilizzato come SWL operativo.

Passo 4: Confermare il margine di corrosione, il requisito di rivestimento, l'interfaccia di protezione catodica, il contatto con il fondale marino, le zone di usura, la valutazione della fatica o della flessione fuori piano e la filosofia di ispezione in servizio.

Passo 5: Confermare la società di classificazione, l'edizione della regola applicabile, il requisito del produttore approvato, la supervisione del perito, l'ambito NDE, la marcatura, la tracciabilità e il pacchetto di documentazione.

Passo 6: Fornire la quantità, la destinazione di consegna, il tempo di consegna richiesto, il requisito di imballaggio / movimentazione, il layout della catena, i disegni di interfaccia e qualsiasi elenco di fornitori approvati o specifica di progetto.

Configurazione della catena

Barra di acciaio legato laminato | Maglie comuni formate a caldo | Chiusura maglia saldata a elettrofusione | Geometria con traversino o senza traversino | Trattamento termico controllato | Maglie terminali / maglie terminali allargate / accessori di collegamento secondo disegno approvato | Lunghezze di catena continue tracciabili

Vantaggi di produzione, test e fornitura

• La fornitura è coordinata tramite fabbriche di catene qualificate, consentendo di allineare il preventivo al diametro approvato, al grado, al percorso di trattamento termico, alla capacità di test e all'ambito di classificazione.
• La saldatura a elettrofusione chiude la maglia della catena stessa; l'attacco del traversino, quando utilizzato, è un dettaglio separato e deve seguire la costruzione specifica del grado approvato e le restrizioni di saldatura.
• Il riscaldamento della barra, i parametri di saldatura a elettrofusione, il trattamento termico, i controlli dimensionali e i risultati dei test devono rimanere tracciabili alla lunghezza continua della catena e al pacchetto di certificati.
• L'intera lunghezza della catena viene sottoposta a carico di prova secondo il requisito applicabile, mentre la prova di rottura viene eseguita su campioni rappresentativi alla frequenza di campionamento prescritta.
• L'ispezione visiva e l'NDE si concentrano sulle superfici delle maglie e sulla zona di saldatura a elettrofusione. MT, UT o altri metodi approvati, criteri di accettazione e supervisione del perito sono definiti dalla regola di classe selezionata.
• Un grado di materiale superiore non è un sostituto automatico di un grado inferiore. L'approvazione del produttore, la specifica del materiale, il design della maglia, i parametri di saldatura, il trattamento termico e i test sono specifici per grado.
• Per gli ancoraggi permanenti, la selezione dovrebbe considerare la fatica, la perdita per corrosione, l'usura tra le maglie, la flessione fuori piano, l'interazione con il fondale marino e la pianificazione della gestione dell'integrità piuttosto che solo il grado di trazione.
• La formulazione del certificato e la documentazione vengono concordate prima della produzione, riducendo il rischio di discrepanze tra l'ordine di acquisto, l'ambito del produttore approvato, il piano di ispezione di classe e il certificato finale della catena.

Attributi personalizzati

• Ruolo di fornitura: Trader di catene di ancoraggio offshore e fornitore di progetti → la produzione della catena, il trattamento termico, i test e l'ispezione di classe sono eseguiti dalla fabbrica di catene approvata.
• Base di riferimento standard: ISO 20438 e requisiti specifici di classe per catene di ancoraggio offshore → l'edizione finale del contratto e l'interpretazione della classe sono vincolanti.
• Intervallo di diametro: 34–200 mm → l'intervallo approvato effettivo dipende dal grado, dal tipo di maglia, dall'approvazione della fabbrica e dalla capacità di test.
• Tipo di maglia: maglia con traversino / maglia comune senza traversino → le maglie terminali e gli accessori del progetto richiedono disegni di interfaccia approvati.
• Grado: R3 / R3S / R4 / R4S / R5 → R6 e la denominazione RQ3 fornita rimangono soggetti a conferma.
• Percorso di produzione: formatura a caldo + saldatura a elettrofusione + trattamento termico → i registri di processo dovrebbero essere inclusi nel dossier di ispezione, se richiesto.
• Base di test: carico di prova + carico di rottura del campione + prove meccaniche + NDE → i valori e la frequenza seguono la regola di classe selezionata e la specifica approvata.
• Finitura superficiale: sabbiata e verniciata di nero o come specificato → il margine di corrosione e la protezione catodica rimangono elementi di progettazione del sistema.
• Documentazione: certificato catena, rapporti di ispezione e test, rapporti NDE, tracciabilità materiale, marcature e registri di produzione → l'elenco finale da concordare nell'ordine di acquisto.

Come funziona

I carichi ambientali agiscono sull'unità galleggiante → la tensione della linea di ancoraggio viene trasferita attraverso ogni maglia della catena → la geometria della catena e l'intero sistema di ancoraggio forniscono forza di ripristino → le maglie terminali e i connettori trasferiscono il carico all'ancora o alla fondazione di ancoraggio → l'ispezione e la gestione dell'integrità monitorano usura, corrosione, deformazione e fatica durante il servizio

Applicazioni

Ancoraggi permanenti FPSO e FSO | Unità di produzione galleggianti | Unità mobili di perforazione offshore | Sistemi di ancoraggio a punto singolo | Sistemi di carico offshore | Boe offshore | Strutture offshore galleggianti | Sistemi di ancoraggio pre-posati | Sistemi di ancoraggio offshore temporanei

Certificazioni e documentazione

La certificazione di classificazione e la documentazione di ispezione possono essere organizzate secondo i requisiti del progetto, l'ambito del produttore approvato, l'edizione della regola applicabile e la procedura di approvazione della classe. La certificazione non si presume inclusa a meno che non sia indicata nel preventivo e nell'ordine di acquisto.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegni e foto

FAQ

D1: Qual è la principale differenza di selezione tra catena di ancoraggio offshore con traversino e senza traversino?

R1: La catena senza traversino è comunemente considerata per sistemi di ancoraggio permanenti con una vita di progetto definita e un piano di installazione. La catena con traversino può essere selezionata dove la stabilità di movimentazione, la compatibilità con la ruota della catena o la disposizione del progetto approvata richiedono una geometria con traversino. La scelta finale deve essere fatta dal progettista dell'ancoraggio e accettata dalla società di classificazione selezionata.

D2: Il carico di rottura pubblicato può essere considerato la capacità operativa della catena o SWL?

R2: No. Il carico di prova e il carico di prova di rottura sono valori di produzione e certificazione. La tensione di progetto ammissibile è determinata dall'analisi completa del sistema di ancoraggio, dai criteri di stato limite, dai fattori di progettazione, dalla valutazione della fatica, dal margine di corrosione, dalle condizioni della catena e dallo standard di progetto applicabile.

D3: Quali informazioni sono richieste per un preventivo certificato dalla classe?

R3: Confermare il tipo di unità offshore, la vita di progetto, il diametro nominale, il tipo di maglia, il grado, la lunghezza continua, la disposizione delle maglie terminali e degli accessori, la base del carico di prova / rottura specificata, il requisito di corrosione, la società di classificazione e l'edizione della regola, l'ambito di supervisione e NDE, l'elenco dei documenti, la quantità, la destinazione e il programma di consegna.
