Ancoraggio di trascinamento offshore Stevshark MK5 Ancoraggio di ormeggio a fondale rigido

Ancora a trascinamento offshore Stevshark MK5 per fondali duri | Ancora per ormeggio su fondali duri

Panoramica del prodotto

L'ancora a trascinamento offshore Stevshark MK5 è una configurazione di ancora a gambo fisso destinata a progetti di ormeggio in cui il fondale marino contiene materiali duri o difficili da penetrare come calcare, calcarenite, sabbia molto densa, corallo o strati competenti comparabili. La sua configurazione per terreni duri è associata ad aree critiche rinforzate, bordi e punte delle alette affilate e caratteristiche di penetrazione simili a denti che aiutano l'ancora a iniziare la penetrazione dove un'ancora a trascinamento convenzionale potrebbe ottenere solo un interramento superficiale.

Zhongyuan fornisce questa ancora tramite partner qualificati per la produzione di ancore piuttosto che presentarla come un prodotto fabbricato internamente. Il solo peso dell'ancora non è una base di selezione sufficiente. Il tipo finale, il peso nominale, la disposizione delle alette, il grado del materiale, il rivestimento, la connessione della cima di ormeggio, la procedura di installazione, il requisito di carico di prova e l'ambito del certificato devono essere determinati dall'analisi di ormeggio del progetto, dai dati geotecnici specifici del sito, dal disegno approvato e dai requisiti della società di classificazione.

Specifiche rapide

• Tipo di prodotto: Ancora a trascinamento offshore a gambo fisso → sviluppa capacità di tenuta attraverso penetrazione controllata e resistenza del suolo durante l'installazione a trascinamento.
• Focus fondale: Argilla dura, sabbia molto densa, calcarenite, calcare, corallo e altri strati competenti → destinata a progetti in cui la penetrazione iniziale e la resistenza della punta dell'aletta sono preoccupazioni principali.
• Intervallo di peso nominale: da 300 a 30.000 kg nella tabella delle dimensioni fornita → la disponibilità della dimensione commerciale finale e il disegno approvato devono essere confermati prima del preventivo.
• Caratteristiche di penetrazione: Struttura rinforzata, bordi e punte delle alette affilate e caratteristiche a dente di squalo / seghettate → supportano il morso iniziale e resistono a carichi concentrati in condizioni di penetrazione superficiale.
• Costruzione: Assemblaggio di piastre d'acciaio saldate utilizzando componenti in acciaio dolce e/o acciaio ad alta resistenza → gradi esatti, WPS, NDT e ambito di tracciabilità sono specifici del progetto.
• Base di direzione del carico: Selezionata principalmente per carichi di trascinamento orizzontali o quasi orizzontali → non deve essere trattata come un'ancora per carichi verticali senza analisi di ormeggio dedicata e approvazione.
• Protezione superficiale: Rivestimento bituminoso nero, vernice anticorrosione o sistema di rivestimento del progetto → la compatibilità del rivestimento con il trasporto, lo stoccaggio e il servizio offshore deve essere specificata.
• Fornitura e certificazione: Fornitura prodotta da partner con documentazione di ispezione organizzata su ordinazione → la disponibilità del certificato di classe è soggetta all'ambito del produttore approvato e ai requisiti del progetto.

Parametri tecnici principali

Guida alla selezione e all'indagine per l'ormeggio

Passo 1: Fornire informazioni specifiche del sito sul fondale marino, inclusi profondità dell'acqua, profilo del suolo, dati CPT / carotaggio, tipo e spessore dello strato duro, detriti previsti o esposizione rocciosa e posizione dell'ancora proposta.

Passo 2: Confermare i carichi di progettazione del sistema di ormeggio e la direzione del carico all'ancora, inclusi i casi intatti, danneggiati e transitori, le componenti orizzontali e verticali, la catenaria della cima e i fattori di progettazione / prova richiesti.

Passo 3: Confermare il tipo di ancora e il peso nominale tramite analisi geotecnica e di ormeggio. Indicare la disposizione delle alette richiesta, l'angolo aletta / gambo, la penetrazione target, la distanza di trascinamento consentita e il carico di installazione o di prova richiesto.

Passo 4: Fornire l'interfaccia della cima di ormeggio: cima di traino in catena o cavo, dimensione e grado della catena, disposizione del connettore o grillo, requisito del girello, disposizione del chaser e qualsiasi requisito opzionale di zavorra per le alette.

Passo 5: Confermare i vincoli di installazione e recupero, inclusi la capacità della nave di movimentazione ancore, la geometria del rullo di poppa, lo spazio sul ponte, la disposizione di sollevamento e fissaggio, le condizioni di traino, la procedura di dispiegamento e il metodo di recupero.

Passo 6: Confermare i gradi dei materiali, i requisiti di saldatura e NDT, il sistema di rivestimento, l'ispezione dimensionale, la tolleranza di peso, la società di classificazione, l'ambito della documentazione, la quantità, la destinazione di consegna e il tempo di consegna richiesto.

Struttura dell'ancora

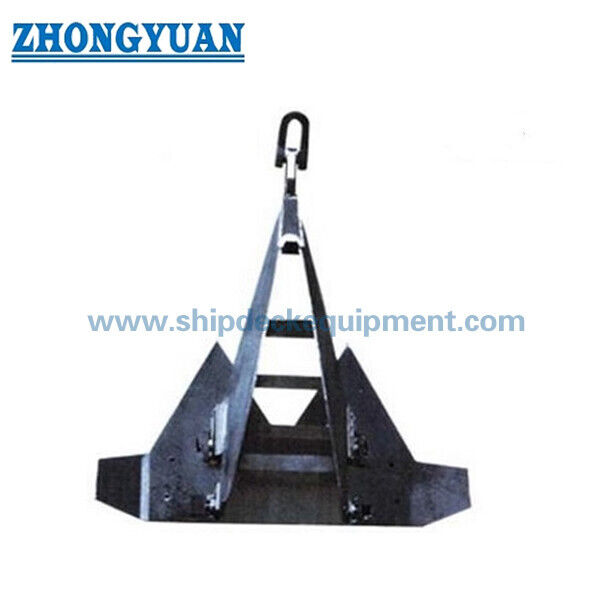

Grillo dell'ancora | Gambo fisso | Aletta saldata rinforzata | Bordi e punte delle alette affilate | Caratteristiche di penetrazione a dente di squalo / seghettate | Membri stabilizzanti secondo progetto approvato | Predisposizione opzionale per zavorra nell'aletta cava quando specificato

Vantaggi di progettazione e ingegneria per fondali duri

• Le aree critiche della punta e del bordo dell'aletta sono rinforzate perché i fondali duri possono consentire solo una penetrazione superficiale, concentrando gran parte del carico applicato vicino alle punte.
• I bordi di penetrazione affilati e le caratteristiche simili a denti migliorano il morso iniziale negli strati competenti del fondale rispetto a una configurazione di ancora a trascinamento con bordi lisci per uso generale.
• La geometria del gambo fisso e la disposizione stabilizzante sono destinate a supportare un orientamento corretto e un percorso di trascinamento stabile, ma il comportamento effettivo dipende dalla geometria della cima, dalla stratificazione del suolo, dal carico di installazione e dalla variabilità del fondale.
• La zavorra opzionale all'interno di un'aletta cava può essere considerata per assistere l'orientamento iniziale e la penetrazione in specifiche disposizioni di dispiegamento. La zavorra, il tipo di cima di traino e la procedura di dispiegamento devono essere ingegnerizzati insieme.
• La costruzione in piastre d'acciaio saldate consente un ampio intervallo di peso nominale, pur richiedendo tracciabilità controllata dei materiali, procedure di saldatura qualificate, controlli dimensionali, NDT e protezione delle transizioni altamente sollecitate.
• La capacità di tenuta deve essere stabilita tramite valutazione geotecnica specifica del progetto e verifica dell'installazione. Non deve essere indicata solo come un multiplo fisso del peso nominale dell'ancora.

Attributi personalizzati

• Categoria prodotto: Ancora a trascinamento offshore → selezionata come parte di un sistema di ormeggio completo piuttosto che come articolo di ancoraggio nave autonomo.
• Configurazione ancora: Tipo Stevshark / MK5 per terreni duri → marca finale, produttore approvato e stato del disegno devono essere confermati per ogni ordine.
• Peso nominale: 300–30.000 kg nella tabella fornita → il peso è un parametro di identificazione e movimentazione, non l'unica valutazione della capacità di tenuta.
• Idoneità fondale: Fondali competenti o difficili da penetrare → la verifica geotecnica specifica del sito rimane obbligatoria.
• Materiale: Lamiera d'acciaio, acciaio dolce e acciaio ad alta resistenza → gradi esatti e condizioni di trattamento termico devono essere confermati dal progetto approvato.
• Direzione del carico: Servizio prevalentemente di trascinamento orizzontale → la capacità di carico verticale non è dichiarata senza analisi dedicata.
• Trattamento superficiale: Vernice bituminosa, rivestimento anticorrosione o sistema offshore personalizzato → spessore del film secco e grado di preparazione da specificare.
• Ambito di ispezione: Materiale, saldatura, NDT, dimensioni, peso e verifica di carico / installazione secondo necessità → ambito concordato prima della produzione.
• Stato di fornitura: Fornita tramite partner di produzione di ancore → identità del produttore, approvazione di classe e percorso del certificato sono confermati al momento del preventivo.

Come funziona

L'ancora viene posata e orientata correttamente sul fondale → La cima di ormeggio applica una trazione orizzontale controllata → Le punte affilate delle alette iniziano la penetrazione → L'ancora trascina e si interra mentre la resistenza del suolo si sviluppa davanti all'aletta → Il carico di installazione / prova conferma l'ancoraggio → L'ancora rimane operativa entro l'inviluppo di carico di ormeggio approvato

Applicazioni

Ormeggi offshore permanenti | Batterie di ormeggio semi-permanenti | Unità offshore mobili quando selezionate dall'analisi di ormeggio | Ancore di reazione per dragaggio | Progetti di costruzione marittima | Ormeggi per energia offshore e strutture galleggianti | Posizioni di ancoraggio su fondali duri

Vantaggi di ispezione, certificazione e fornitura

L'ispezione e la certificazione possono essere organizzate secondo la fonte di produzione approvata, le specifiche del progetto, il piano di tracciabilità dei materiali, l'ambito di saldatura e NDT, il requisito di carico di prova o verifica dell'installazione e la procedura della società di classificazione. L'approvazione del tipo o la certificazione di classe non devono essere presunte a meno che non siano specificamente confermate per il produttore selezionato, la dimensione dell'ancora e l'ambito dell'ordine.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegni e foto

FAQ

D1: Come si dovrebbe selezionare il peso corretto dell'ancora Stevshark MK5?

R1: Il peso nominale è solo un riferimento iniziale per la dimensione. La selezione dovrebbe combinare dati specifici del sito sul suolo, carichi di ormeggio richiesti, direzione del carico sul fondale, area e angolo delle alette, geometria della cima di ormeggio, distanza di trascinamento consentita, carico di installazione target e base di approvazione del progetto.

D2: Perché questa ancora viene utilizzata per fondali duri invece di un'ancora a trascinamento generica?

R2: La configurazione per terreni duri utilizza aree critiche rinforzate, bordi e punte delle alette affilate e caratteristiche di penetrazione simili a denti. Queste caratteristiche affrontano la penetrazione superficiale e il carico concentrato sulla punta dell'aletta in terreni competenti, ma le prestazioni di successo dipendono ancora dal profilo effettivo del fondale e dal metodo di installazione.

D3: Questa ancora a trascinamento può resistere a carichi di ormeggio verticali?

R3: Un'ancora a trascinamento convenzionale è adatta principalmente a carichi orizzontali o quasi orizzontali. Qualsiasi componente verticale significativa deve essere verificata dal team di progettazione di ormeggio e geotecnica. Un'ancora per carichi verticali o un altro tipo di fondazione potrebbe essere più appropriato quando il sollevamento è un caso di carico dominante.
