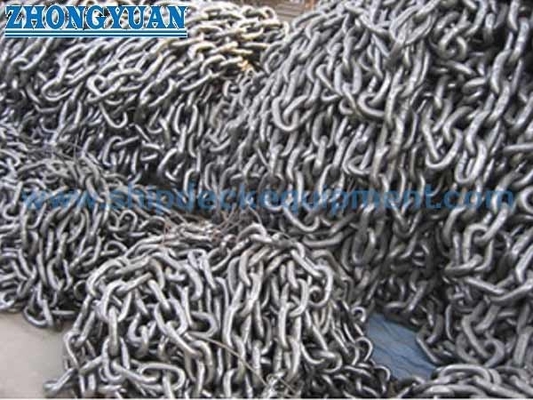

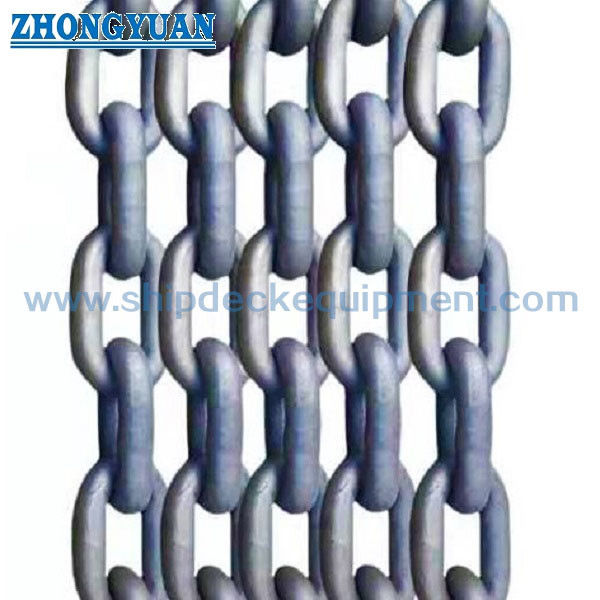

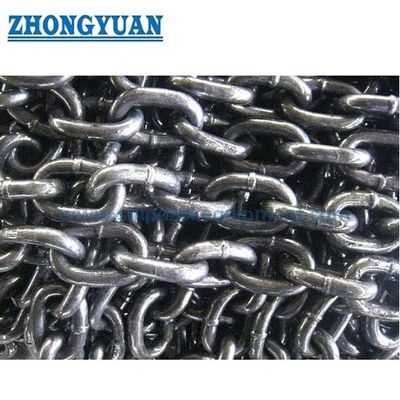

Catena di Buoy Chain Anchor della guardia costiera della catena a maglie aperta MIL-C-22521
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma:: | MIL-C-22521C | Grado:: | Grado 1, 2, 3; |
|---|---|---|---|
| Diametro a catena:: | 13mm - 48mm | Lunghezza per colpo:: | Su misura |
| Costruzione:: | Estremità istantanea saldata, | Tipo:: | Collegamento aperto, collegamento di Studless; |
| Prova:: | Rinforzi il test di carico, il test di carico della rottura, prova della proprietà materiale, | Trattamento di superficie:: | La immersione calda galvanizza, galvanizzata elettrica, anticorrosivo dipinto; |
| Certificati:: | ABS, qualunque altro certificato di ispezione di terzi e certificato del mulino. | grado materiale:: | SUS 304, SUS 316, CM490, 20Mn2, |
| Evidenziare: | catena a maglie aperta ss316,catena a maglie aperta di 13mm,catena marina di acciaio inossidabile di 13mm |
||
Descrizione di prodotto
Catena di Buoy Chain Anchor della guardia costiera della catena a maglie aperta MIL-C-22521
Descrizione
La catena aperta della boa della guardia costiera di collegamento di MIL-C-22521C Stati Uniti è usata per il posizionamento per il carro armato della boa. È fabbricata conformemente alla guardia costiera Specification Mil-C-22521C degli Stati Uniti, la catena saldata della boa è un collegamento aperto, catena studless, manifatturiera per classificare 1,2, 3. Sia la catena che i collegamenti di conclusione sono fabbricati dal tondino d'acciaio di C-mn, AISI 1030 per Mil-S-16974, con una resistenza alla trazione che varia da 71.000 a 92.500 pis.
Forniamo tutti i tipi di catena della boa, possono essere collegamento del perno e collegamento aperto. Sono flash di estremità hanno saldato. La superficie o è dipinta o la immersione calda ha galvanizzato. Ha buona anti proprietà corrosiva ed ad alta resistenza.
Caratteristiche tecniche principali
- Norma: MIL-C-22521C
- Materiale: SUS 304, SUS 316, CM490, 20Mn2,
- Diametro a catena: 13mm - 48mm
- Lunghezza per colpo: 25-27.5m, hanno personalizzato
- Costruzione: Estremità istantanea saldata
- Tipo: Collegamento aperto, collegamento studless
- Grado: Grado 1, 2, 3;
- Prova: Prova della proprietà materiale, test di carico di prova, di trattamento termico e test di carico della rottura.
- Trattamento di superficie: La immersione calda galvanizza, anticorrosivo dipinto;
- Certificati: ABS e qualunque altro certificato di ispezione dei terzi e certificato del mulino.
Parametri tecnici principali:
| Collegamenti comuni | Collegamenti di conclusione | Carichi | Pesi per colpo 15-Fathom (Approssimativamente) |
|||||||
| Catena Diametro (Pollici) |
Catena Diametro (millimetro) |
Collegamento Lunghezza B |
Collegamento Larghezza C |
Lunghezza Oltre sei Collegamenti D |
Catena Diametro E |
Collegamento Lunghezza F |
Collegamento Larghezza G |
Prova Carico |
Rottura Carico |
|
| 1/2 | 13 | 3 | 1-7/8 | 13 | 3/4 | 4-1/4 | 2-5/8 | 7500 | 15000 | 210 |
| 5/8 | 16 | 3-3/4 | 2-1/4 | 16-1/4 | 3/4 | 4-1/2 | 2-5/8 | 11500 | 23000 | 323 |
| 3/4 | 19 | 4-1/2 | 2-5/8 | 19-1/2 | 7/8 | 5-1/4 | 3-1/8 | 16000 | 32000 | 442 |
| 7/8 | 22 | 5-1/4 | 3-1/8 | 22-3/4 | 1-1/8 | 6-3/4 | 3-7/8 | 22000 | 40000 | 608 |
| 1 | 25 | 6 | 3-1/2 | 28 | 1-1/4 | 7-1/2 | 4-3/8 | 29000 | 58000 | 760 |
| 1-1/8 | 28 | 6-3/4 | 3-7/8 | 29-1/4 | 1-1/4 | 7-1/2 | 4-3/8 | 38500 | 77000 | 990 |
| 1-1/4 | 32 | 7-1/2 | 4-3/8 | 32-1/2 | 1-1/2 | 9 | 5-1/4 | 45500 | 91000 | 1245 |
| 1-1/2 | 38 | 9 | 5-1/4 | 39 | 1-7/8 | 11-1/4 | 6-1/2 | 65500 | 131000 | 1762 |
| 1-5/8 | 42 | 9-3/4 | 5-11/16 | 42-1/4 | 1-7/8 | 11-1/4 | 6-1/2 | 76500 | 153000 | 2040 |
| 1-3/4 | 44 | 10-1/2 | 6-1/16 | 45-1/2 | 2-1/8 | 12 | 7-3/16 | 86500 | 173000 | 2370 |
| 1-7/8 | 48 | 11-1/4 | 6-1/2 | 48-3/4 | 2-1/8 | 12 | 7-3/16 | 100000 | 200000 | 2640 |

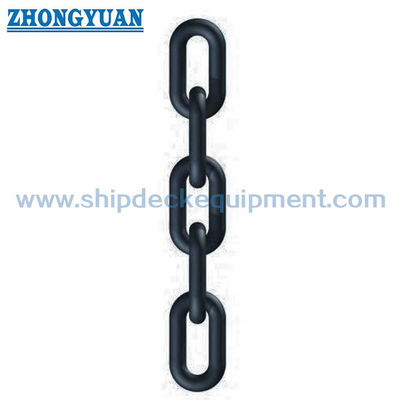

Disegno della catena di Buoy Chain Anchor della guardia costiera della catena a maglie aperta MIL-C-22521
