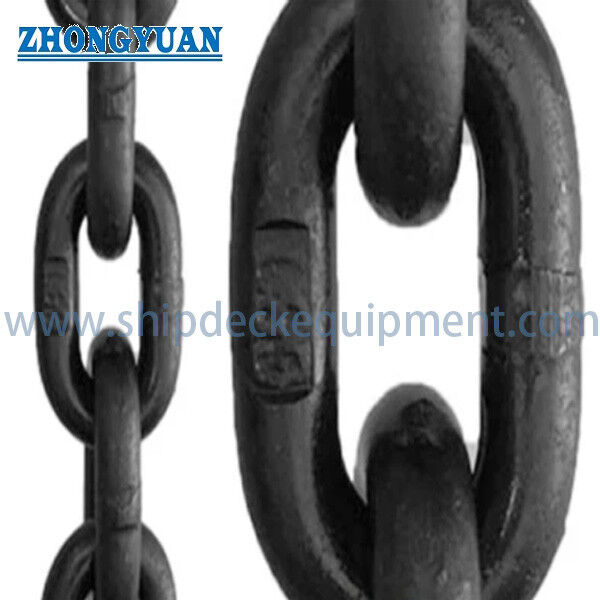

Catena di collegamento a passo lungo standard britannico. Catena di collegamento a manovella per applicazioni industriali e marine.
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Tipo: | Catena di collegamento a manovra | Materiale: | Lega ecc |
|---|---|---|---|
| Trattamento superficiale: | Placcatura in cromo ecc | Struttura: | Catena saldata a poppa |
| Colore: | Dipinto come domanda del cliente | Standard o non standard: | Standard |
| Evidenziare: | Catena a maglie a gomito standard britannica,Catena a maglie standard britannica della lega,Catena a maglie lunga del passo di placcatura di Chrome |
||
Descrizione di prodotto
Catena di collegamento a passo lungo standard britannico. Catena di collegamento a manovella per applicazioni industriali e marine.
Visualizzazione del prodotto
La catena di collegamento a passo lungo standard britannico è una catena di collegamento a manovella progettata per applicazioni di trasmissione e trasporto industriali.È prodotto come una struttura a catena a anello compatta con anelli a manovella e viene comunemente utilizzato nelle macchine tessili, macchine per l'imballaggio, attrezzature per il trasporto, macchine agricole, attrezzature minerarie, veicoli elettrici, macchine alimentari e attrezzature relative al trasporto marittimo.
Questa pagina si concentra sui dati forniti dalla catena di collegamento a passo lungo standard britannico.catena di ormeggioLa selezione finale della catena deve tener conto dell'inclinazione, della compatibilità della ruota dentata, dell'ambiente di funzionamento, della velocità, della lubrificazione, della protezione dalla corrosione e della resistenza meccanica richiesta.
I riferimenti alle norme pubbliche mostrano che le dimensioni e le prestazioni della catena di collegamento a manicomio sono disciplinate dalle norme della catena industriale,mentre le informazioni del fornitore identificano questa famiglia di prodotti come una catena di collegamenti a manovella compatibile BS / ISO / DIN / JIS / GBL'esatta edizione standard applicabile deve essere confermata prima della produzione.
Specificità rapide
- Tipo di prodotto: catena di collegamento a passo lungo standard britannico → catena di collegamento a manovella per applicazioni di trasporto e di trasmissione meccanica.
- Struttura: catena saldata a puntino con anelli a manovella → struttura a anello compatta secondo i dati forniti.
- Materiale: acciaio legato e altri materiali specificati → il grado finale deve essere confermato in base alle condizioni di esercizio.
- Trattamento superficiale: cromatura o trattamento specificato dal cliente → selezionato in base all'ambiente di corrosione e all'applicazione.
- Intervallo di passo: da 3,20 mm a 25,40 mm dalla tabella fornita → base di selezione per la corrispondenza della catena.
- Intervallo di carico di rottura: da 400 kg a 24300 kg in base ai dati forniti → resistenza meccanica di riferimento, non capacità di sollevamento.
- Intervallo di carico di prova: da 200 kg a 12150 kg in base ai dati forniti → riferimento di prova di fabbrica.
- Dati di peso: peso netto per 200 FT disponibili in riferimento alle finiture B.F. e H.D.G.
Principali parametri tecnici
| Specificità | Carico di prova | Rompere il carico | Peso netto per 200 ft (kg) | ||||
| D | L | W | |||||
| in | mm | mm | mm | kg | kg | B.F. | H.D.G. |
| 1/8 | 3.20 | 23 | 12 | 200 | 400 | 10.40 | 10.70 |
| 5/32 | 4.00 | 27 | 15 | 300 | 600 | 16.60 | 17.50 |
| 3/16 | 4.70 | 31 | 17 | 400 | 800 | 22.40 | 23.30 |
| 7/32 | 5.50 | 32 | 19 | 550 | 1100 | 32.00 | 33.00 |
| 1/4 | 6.35 | 33 | 21 | 750 | 1500 | 43.50 | 44.80 |
| 5/16 | 7.94 | 48 | 31 | 1200 | 2400 | 68.00 | 70.00 |
| 3/8 | 9.50 | 60 | 37 | 1700 | 3400 ` | 96.00 | 99.00 |
| 7/16 | 11.11 | 71 | 41 | 2300 | 4600 | 126.00 | 129.00 |
| 1/2 | 12.70 | 85 | 48.5 | 3000 | 6000 | 167.00 | 172.00 |
| 5/8 | 15.80 | 114 | 61.5 | 4700 | 9400 | 256.00 | 264.00 |
| 3/4 | 19.00 | 125 | 75 | 6800 | 13600 | 381.00 | 392.00 |
| 7/8 | 22.20 | 140 | 88 | 9250 | 18500 | 527.00 | 543.00 |
| 1 | 25.40 | 155 | 100 | 12150 | 24300 | 696.00 | 716.00 |
Guida alla selezione e alla ricerca
Fase 1: confermare il tipo di catena: catena a anello a manicotto, catena a passo lungo o altra famiglia di catene in base alle esigenze di attrezzatura.
Passaggio 2: confermare l'altezza, la larghezza della catena, la compatibilità dei ruote dentate, la velocità di funzionamento, le condizioni di carico e l'ambiente di installazione.
Fase 3: confermare la qualità del materiale, il trattamento termico, il trattamento superficiale, la condizione di corrosione e i requisiti di temperatura.
Fase 4: confermare se la domanda riguarda macchine per il trasporto, trasmissione, macchine tessili, macchine per l'imballaggio, macchine agricole, attrezzature minerarie o navi.
Fase 5: confermare il carico di prova richiesto, il carico di rottura, il documento di ispezione, il requisito di rivestimento, la quantità e la destinazione di consegna.
Struttura
Piastre di collegamento a rotazione. Pini. Buschi. Giunti di catena saldati. Struttura di catena a anello compatta. Strato di trattamento superficiale.
Ingegneria e vantaggi applicativi
- La costruzione a anello a manicotti consente una disposizione compatta della catena per macchine in cui la geometria standard della catena a anello retto non è adatta.
- La catena viene selezionata principalmente in base all'altezza, alle dimensioni, alla compatibilità dei ruote dentate e alla resistenza meccanica piuttosto che in base alla terminologia di ormeggio marittimo.
- Le opzioni di trattamento superficiale, come la cromatura o le finiture di clientela, possono migliorare la resistenza alla corrosione a seconda dell'ambiente di lavoro.
- La corretta lubrificazione, l'allineamento, l'adeguamento dei ruote dentate e la manutenzione sono essenziali per la durata di vita della catena.
- I valori del carico di rottura e del carico di prova non devono essere interpretati come capacità di sollevamento senza una specifica certificazione e approvazione dell'applicazione.
- L'impiego in mare deve essere confermato separatamente perché questo prodotto non è della stessa categoria della catena di ancoraggio, della catena di ormeggio o della catena di traino.
Attributi personalizzati
- Tipo di catena: Catena a anello a manicotto → struttura a catena a passo lungo per applicazioni industriali.
- Standard: British Standard long pitch link chain → esatta edizione standard BS/ISO/DIN/JIS/GB da confermare.
- Materiale: acciaio legato, ecc. → qualità esatta del materiale e proprietà meccaniche da confermare.
- Trattamento superficiale: cromatura o trattamento personalizzato → selezionato in base alle esigenze di corrosione e usura.
- Struttura: Catena di saldatura a coda → metodo di produzione in base alle specifiche fornite.
- Applicazione: tessile, trasportatori, imballaggi, macchine alimentari, agricoltura, miniere, veicoli elettrici, attrezzature navali → confermare il dazio effettivo prima della selezione.
Come funziona
La catena si attacca con il roscio o il sistema di azionamento abbinati → I collegamenti a manovella trasmettono movimento e forza → Le giunzioni e i perni saldati trasportano la tensione della catena → La lubrificazione e l'allineamento mantengono le prestazioni operative
Applicazioni
Macchine tessili. Macchine per abbigliamento. Attrezzature per il trasporto. Macchine per l'imballaggio. Macchine alimentari. Macchine agricole.
Certificazioni e vantaggi
I certificati e i documenti di ispezione possono essere organizzati in base alle esigenze del progetto e alle specifiche del cliente.
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, certificato di prova del produttore.
Disegno e foto
Domande frequenti
D1: Questa catena è adatta come catena di sollevamento?
R1: No. I dati forniti descrivono una catena di anelli a manovella per macchine e applicazioni di trasporto. Non deve essere utilizzata come catena di sollevamento senza una specifica certificazione e approvazione di sollevamento.
D2: Come si deve scegliere la dimensione corretta della catena?
A2: confermare l'altezza, le dimensioni della catena, la corrispondenza dei ruote dentate, la velocità di funzionamento, le condizioni di carico, l'ambiente e la resistenza meccanica richiesta.
D3: Questa catena può essere utilizzata per applicazioni marine?
A3: i dati forniti menzionano le navi e le attrezzature marittime tra le applicazioni.
