Catena a maglie medie standard britannica | Catena in acciaio saldato da 3,2–25,4 mm

Catena di legame medio standard britannica. Catena di acciaio saldata da 3,2 a 25,4 mm.

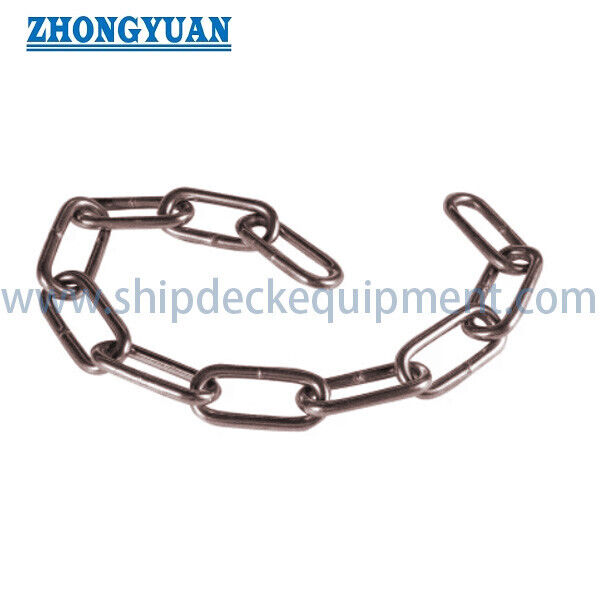

Visualizzazione del prodotto

La catena a legame medio standard britannica è una catena di acciaio rotondo saldata con proporzioni di collegamento tra i modelli a legame corto e a legame lungo comunemente offerti per uso ingegneristico generale.La gamma fornita copre i diametri nominali del filo da 3.20 a 25.40 mm, con riferimento di peso in nero e galvanizzato a caldo.La geometria del collegamento medio fornisce più spazio interno di una catena a collegamento corto pur rimanendo più compatta di un modello a collegamento lungo.

Questo prodotto deve essere considerato come una catena di anelli saldati non calibrata di uso generale, a meno che non sia specificato un livello di qualità, una classe di fabbricazione, un limite di carico di lavoro,e certificato di prova sono confermati nel disciplinare di acquistoNon si tratta di una catena trasportatrice a cingolato, di una catena di sollevamento, di una catena di catena, di una catena di sollevamento calibrata, di una catena di ancoraggio o di una catena di ormeggio certificata.I valori forniti per il carico di prova e per il carico di rottura sono solo dati meccanici di riferimento e non devono essere presentati come limiti di carico di esercizio..

Specificità rapide

• Forma del prodotto: catena di legame medio di acciaio rotondo saldata → catena per uso generale con passo intermedio e trasparenza pratica del legame interno.
• Intervallo di diametro nominale: 3,20 ∼ 25,40 mm (1/8 ∼ 1 pollice) → copre le dimensioni di utilità leggere attraverso una catena di ingegneria generale più ampia.
• Dimensioni del collegamento fornite: diametro D, passo L e larghezza esterna W → valori chiave per la verifica dello spazio, del connettore e della sostituzione.
• Carico di prova di riferimento: 200 ∼ 12,150 kg come fornito → su base unitaria e la procedura di prova deve essere confermata prima dell'uso contrattuale.
• carico di rottura di riferimento: 400 ∼ 24 300 kg secondo quanto fornito → non WLL, SWL, MWL o capacità di sollevamento.
• Finitura superficiale: dati di peso B.F. e H.D.G. → interpretati come finitura nera e galvanizzata a caldo, previa conferma dell'ordine.
• Base della lunghezza di approvvigionamento: peso netto per 200 ft (60,96 m) → utile per i calcoli della bobina, del tamburo, del carico e dell'inventario.
• Impiego previsto: ingegneria generale, sistema di ritenuta, agricoltura, barriere e applicazioni marittime → applicazioni di sollevamento e di supporto del personale sono escluse, a meno che non siano state certificate separatamente.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Passo 1: confermare il prodotto richiesto come catena saldata a legame medio del modello britannico e fornire qualsiasi numero standard obbligatorio, disegno, grado o campione di sostituzione.

Passaggio 2: selezionare il diametro nominale D e confermare l'intervallo L, la larghezza esterna W, la distanza interna richiesta, le dimensioni dei connettori e la lunghezza totale della catena.

Fase 3: descrivere il carico effettivo, il carico statico o dinamico, l'esposizione ambientale e se la catena è utilizzata per contenimento, legatura, barriera, uso agricolo, marittimo,o altri scopi di ingegneria generale.

Fase 4: confermare la qualità dell'acciaio, il requisito di trattamento termico, il processo di saldatura, la tolleranza dimensionale, la finitura superficiale e se la catena deve essere calibrata per una ruota o un meccanismo.

Fase 5: definire i documenti richiesti: certificato di materiale, rapporto dimensionale, certificato di prova di lotto, prova di rottura, rapporto di rivestimento, ispezione da parte di terzi o testimonianza dell'acquirente.

Fase 6: fornire la quantità, la lunghezza per bobina/bundle/tamburo, l'imballaggio, la marcatura, la destinazione, il tempo di consegna e, se disponibili, le fotografie o i disegni dei dispositivi di accoppiamento.

Costruzione della catena

Collegamento rotondo in acciaio. Collegamento medio. Giunto saldato ad ogni collegamento. Zona di saldatura tagliata in flash quando specificata. Geometria non calibrata a meno che non sia confermata. Finitura nera o rivestimento in zinco specificato. Bobina.confezione, tamburo o alimentatore a taglio

Considerazioni relative alla produzione e al controllo della qualità

• Il diametro del filo o della barra, il passo e la larghezza del collegamento devono essere controllati insieme perché l'idoneità del connettore e la massa della catena dipendono da tutte e tre le dimensioni, non solo dal diametro.
• L'articolazione saldata è l'area di produzione critica. La penetrazione della saldatura, la rimozione del lampo, il profilo locale, le crepe e la condizione della zona colpita dal calore devono essere inclusi nell'ispezione di produzione.
• Se è richiesto un carico di prova o di prova, il livello di carico, la frequenza di campionamento, la taratura della macchina di prova, il criterio di allungamento permanente e la formulazione del certificato devono essere concordati prima della produzione.
• I test di rottura sono test di campionamento distruttivi. Un carico di rottura elencato non stabilisce un limite di carico di lavoro senza uno standard, un grado, un fattore di progettazione, un'attività prevista e una base di prova tracciabile..
• Non si deve presumere che una catena a legame medio non calibrata funzioni correttamente su ruote di tasca, ruote a catena, zingari o meccanismi di sollevamento; le tolleranze di passo e dimensioni devono corrispondere all'apparecchiatura.
• La galvanizzazione a caldo deve essere applicata dopo la saldatura e la preparazione della superficie.che devono essere considerati per gli attacchi stretti.
• Le estremità tagliate e i componenti di collegamento devono essere scelti per lo stesso compito e per dimensioni compatibili.

Dati di carico e limitazioni di utilizzo

• I valori di carico di prova forniti sono esattamente la metà dei valori di carico di rottura elencati, ma non stabiliscono un fattore WLL, SWL, MWL o di progettazione senza una norma, un grado, una funzione confermati,e base di prova.
• Il carico da urto, il carico laterale, la torsione, il nodo, l'usura, la corrosione, la piegatura su piccoli raggi e i connettori incompatibili possono ridurre la resistenza utilizzabile.
• Questa catena non è presentata come catena di sollevamento, catena di sling, catena di carico di sollevamento, catena anti-caduta, catena di supporto del personale o apparecchiatura di movimentazione di carico aereo.
• Per il legamento o il contenimento del carico, specificare la capacità ammissibile, gli accessori finali compatibili, il dispositivo di tendenza, i criteri di ispezione e le norme di progetto o di trasporto applicabili.

Opzioni di finitura superficiale

• Finitura nera (B.F.): autocolore o catena finita in nero per uso generale a secco o protetto → deve essere confermata l'esatta condizione dell'olio, del nero o del rivestimento.
• Galvanizzato a caldo (H.D.G.): catena rivestita di zinco per una migliore resistenza alla corrosione atmosferica → standard di rivestimento, requisiti minimi di rivestimento, aspetto,e l'ispezione post-galvanizzazione.
• Verniciato, elettro-galvanizzato o con finitura specializzata: disponibile solo se concordato → definire il processo, lo spessore del rivestimento, il colore, l'idoneità ambientale e la protezione dell'imballaggio.

Attributi personalizzati

• Nome del prodotto: British Standard Medium Link Chain → nome comune del mercato; deve essere confermata la norma di riferimento esatta.
• Forma della catena: catena a legame rotondo saldata → non una catena trasportatrice a legame a manicotto.
• Diametro nominale: 3,20 ∼ 25,40 mm → selezionare insieme a passo, larghezza, carico e geometria del connettore.
• Calibrazione: non calibrata, salvo diversa indicazione → non adatta automaticamente a ruote dentate, ruote di tasca o sollevamenti.
• Materiale: grado di acciaio da confermare → acciaio al carbonio è la base comune; l'acciaio legato richiede un grado e proprietà meccaniche definiti.
• Finitura: B.F. / H.D.G. come opzioni primarie → rivestimenti alternativi richiedono una conferma separata.
• Lunghezza di fornitura: lunghezza di taglio, bobina, fascio o tamburo → tolleranza di lunghezza di stato e requisiti di imballaggio.

Applicazioni

Ingegneria generale. Servizi agricoli. Porti, barriere.e recinzioni. Assicuramento industriale. Utilità per costruzioni e officine. Utilità navale non sollevante.

Ispezione e documentazione

L'ispezione e la documentazione possono essere organizzate in base allo standard confermato, al grado, al lotto, allo scopo di prova e ai requisiti di rivestimento.Rapporto sul rivestimento, o il registro di testimoni di terzi deve essere specificato prima della quotazione; la certificazione di classificazione non è presunta.

Disegno e foto

Domande frequenti

D1: Questo prodotto è una catena a anello a manicomio?

A1: No. Le dimensioni fornite descrivono legami rotondi saldatisi con diametro D, passo L e larghezza W. Le catene di trascinamento a vincolo a curvatura sono catene trasportatrici con diversa geometria di legame laterale articolato,allegati, e requisiti per le ruote dentate.

D2: Il carico di prova o il carico di rottura indicati possono essere utilizzati come capacità di sollevamento?

R2: No. La tabella non fornisce WLL, SWL, grado di sollevamento, fattore di progettazione, standard di accettazione o componenti di sollevamento compatibili.Per le operazioni di sollevamento è richiesta una catena di sollevamento certificata separatamente conforme alla norma applicabile per la catena di sollevamento..

Q3: Quali informazioni sono necessarie per ottenere un preventivo accurato?

A3: indicare diametro, passo, larghezza, quantità totale, lunghezza per imballaggio, destinazione, grado del materiale, finitura nera o galvanizzata, ambito di prova e certificato, imballaggio, destinazione, tempo di consegna,e il campione standard o di riferimento esatto se è richiesta l'intercambiabilità.
