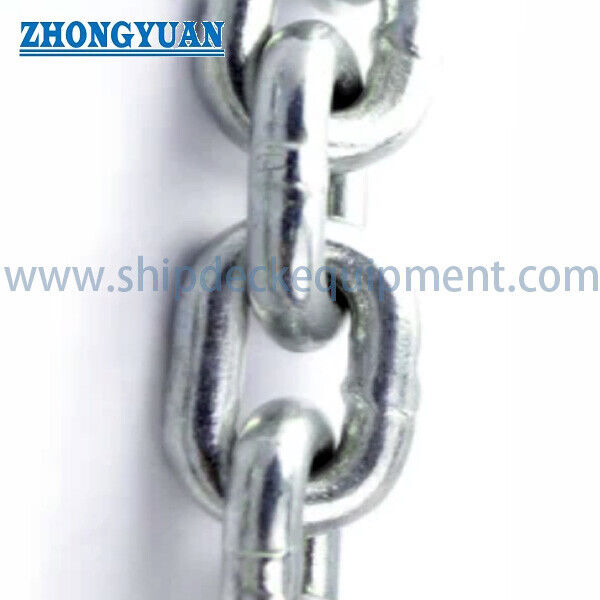

Catena saldata a collegamento corto standard britannico da 3,2-25,4 mm.

Catena saldata a maglie corte British Standard da 3,2-25,4 mm | Catena a maglie tonde per uso generale

Panoramica del prodotto

La catena saldata a maglie corte British Standard è una catena a maglie tonde in acciaio compatto fornita in dimensioni nominali da 1/8 a 1 pollice (3,20-25,40 mm). Il sistema dimensionale fornito utilizza il diametro della barra D, la lunghezza del maglio L e la larghezza del maglio W, insieme a valori separati di carico di prova, carico di rottura e massa di riferimento. È destinata ad applicazioni generali di ingegneria, industriali, agricole e marine non di sollevamento, dove la dimensione della catena, la finitura e la base di carico sono confermate per l'uso effettivo.

Questo prodotto è una catena saldata a maglie tonde, non una catena di trasmissione a maglie piegate o una catena a rulli British Standard. I dati forniti non identificano una classe di catena, WLL/SWL, fattore di sicurezza, numero British Standard verificato, trattamento termico o stato di catena calibrata. Questi elementi, oltre alla classe dell'acciaio, al processo di saldatura, al metodo di prova e all'ambito del certificato, devono essere confermati prima del preventivo e dell'uso.

Specifiche rapide

• Categoria di prodotto: Catena saldata a maglie corte in acciaio tondo -> forma a maglie compatte per assemblaggi di catene per uso generale, distinta dalle catene di trasmissione a rulli, boccole e maglie piegate.
• Intervallo di dimensioni nominali: da 1/8 a 1 pollice / D da 3,20 a 25,40 mm -> supporta la selezione per diametro barra e dimensione catena esistente.
• Dimensioni principali del maglio: D, L e W -> confermare il diametro della barra, la lunghezza del maglio e la larghezza del maglio rispetto al componente di accoppiamento, al campione o al disegno approvato.
• Carico di prova fornito: da 200 a 12.150 kg -> mantenuto come valore di prova separato; la base dell'unità di forza e la procedura di prova devono essere confermate.
• Carico di rottura fornito: da 400 a 24.300 kg -> non è un WLL, MWL o SWL e non è una classificazione di sollevamento.
• Massa di riferimento: 11,40-870 kg per 200 piedi per B.F. e 11,74-896 kg per 200 piedi per H.D.G. -> utile per stime di imballaggio, movimentazione e trasporto.
• Costruzione saldata: catena saldata a elettrofusione indicata nei dati forniti -> la procedura di saldatura, il trattamento termico e i criteri di accettazione dovrebbero essere confermati.
• Opzioni di superficie: B.F. / riferimento autocolore, placcato, zincato a caldo o verniciato come specificato -> il codice di finitura esatto e l'ambiente di corrosione devono essere concordati prima dell'ordine.

Parametri tecnici principali

Guida alla selezione e alla richiesta

Passo 1: Confermare che il prodotto richiesto sia una catena a maglie corte in acciaio tondo di tipo britannico e fornire il numero di standard esatto, il disegno approvato o un campione fisico quando è richiesta l'intercambiabilità.

Passo 2: Confermare la dimensione nominale, le dimensioni D / L / W, la lunghezza totale della catena per pezzo, il numero di lunghezze, la tolleranza di lunghezza, la disposizione delle maglie terminali e gli eventuali accessori.

Passo 3: Indicare l'uso effettivo, inclusi ingegneria generale, marina, agricola, fissaggio, barriera o uso su attrezzature OEM, insieme alle condizioni statiche, dinamiche, di urto, di fatica e ambientali.

Passo 4: Confermare la base di carico e la restrizione. Il carico di prova e il carico di rottura non sono WLL/SWL; il sollevamento, il traino, le imbracature, il supporto del personale o altri usi critici per la sicurezza richiedono una specifica certificata separata.

Passo 5: Confermare la classe dell'acciaio, il trattamento termico, il processo di saldatura, la tolleranza dimensionale, il trattamento superficiale, lo spessore del rivestimento, l'esposizione alla corrosione e la temperatura di servizio.

Passo 6: Confermare il certificato materiale, il certificato di prova di lotto, i requisiti di terze parti o di classe, se applicabile, la marcatura, la tracciabilità, l'imballaggio, la quantità, la destinazione e il tempo di consegna richiesto.

Struttura

Maglie in tondo d'acciaio | Geometria a maglie corte compatte | Giunto a maglie saldate | Catena flessibile interconnessa | B.F. / autocolore o rivestimento specificato | Fornitura a taglio, in bobina, in fusto o in fascio

Vantaggi di saldatura, test e selezione

• La geometria a maglie corte fornisce un ingombro di maglie più compatto rispetto alle catene commerciali a maglie medie e lunghe, il che può aiutare dove lo spazio di assemblaggio e l'ingaggio delle maglie devono essere controllati.
• La selezione basata solo sul diametro nominale non è sufficiente; D, L e W devono essere abbinati a ganci, grilli, guide, tasche, maglie terminali o campioni di ricambio.
• La qualità della saldatura dovrebbe essere controllata attraverso un processo di produzione, un'ispezione dimensionale e un piano di prova concordati. "Saldato a elettrofusione" da solo non è un criterio di accettazione completo.
• Il carico di prova e il carico di rottura rimangono valori separati. Il carico di lavoro, il fattore di progettazione e le condizioni di servizio ammissibili devono essere stabiliti dall'ingegnere responsabile o dallo standard di prodotto applicabile.
• Il trattamento superficiale dovrebbe essere selezionato per l'ambiente reale. La zincatura a caldo modifica la massa finita e potrebbe richiedere la conferma dello spessore del rivestimento e del gioco dimensionale.
• La massa di riferimento per 200 piedi supporta la pianificazione di preventivi, imballaggi e trasporti; la massa di spedizione finale dovrebbe basarsi sulla lunghezza effettiva fornita, sulla finitura e sull'imballaggio.
• Lunghezze tagliate, lunghezze continue, maglie terminali allargate o speciali, marcatura e imballaggio possono essere discussi in base alla specifica di produzione confermata.

Attributi personalizzati

• Categoria di prodotto: Catena saldata a maglie tonde per uso generale -> non una catena di trasmissione a rulli, boccole o maglie piegate.
• Nome commerciale: Catena a maglie corte British Standard -> "maglie corte" è il termine preferito per il prodotto; "passo corto" può essere mantenuto solo come frase di ricerca secondaria.
• Riferimento standard: Modello British Standard, designazione esatta da confermare -> non rivendicare un numero BS specifico fino a quando la classe, la classe, le dimensioni, le tolleranze, la marcatura e i test non sono verificati.
• Dimensione nominale: da 1/8 a 1 pollice / D 3,20-25,40 mm -> abbinare D insieme a L e W.
• Materiale: Classe dell'acciaio da confermare -> la dicitura "lega" fornita è in conflitto con tabelle comparabili di acciaio al carbonio / dolce.
• Costruzione: Struttura saldata a elettrofusione indicata nei dati forniti -> processo di saldatura, trattamento termico e ambito di ispezione richiedono conferma.
• Dati di carico: Solo carico di prova e carico di rottura -> nessun WLL, SWL, MWL o classe di sollevamento dichiarata.
• Trattamento superficiale: B.F. / autocolore, galvanizzato elettroliticamente, H.D.G. o verniciato -> la cromatura dovrebbe essere confermata come requisito tecnico specifico.
• Lunghezza di fornitura: Da confermare -> indicare lunghezza continua o tagliata, tolleranza, maglie terminali, imballaggio e quantità.
• Ambito del certificato: Secondo i requisiti del progetto -> ambito del produttore, materiale, prova di lotto, terze parti o classe devono essere concordati prima del preventivo.

Come funziona

La forza assiale entra in un maglio -> Il contatto di appoggio trasferisce la forza al maglio adiacente -> Il corpo a maglie tonde saldate sopporta la tensione della catena -> La forza continua attraverso il percorso della catena interconnessa -> La finitura specificata fornisce protezione superficiale

Applicazioni

Assemblaggi di ingegneria generale | Servizio marino non di sollevamento | Attrezzature agricole | Barriere e sistemi di sospensione | Fissaggio per trasporto soggetto a progettazione di ancoraggio approvata | Accessori per officina e cantiere | Assemblaggi di catene OEM

Certificazioni e vantaggi

L'ispezione e la certificazione possono essere organizzate secondo lo standard di prodotto confermato, l'ambito di prova concordato, la tracciabilità del materiale e la procedura di approvazione dell'organizzazione richiesta. La certificazione di classe è soggetta all'applicabilità del prodotto e alla conferma prima dell'ordine.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegni e foto

FAQ

D1: Questa catena può essere utilizzata per il sollevamento o il sollevamento aereo?

R1: Non sulla base dei dati forniti. La tabella fornisce il carico di prova e il carico di rottura ma nessun WLL/SWL, classe di sollevamento, fattore di progettazione, marcatura o standard di catena di sollevamento verificato. Trattare il prodotto come non di sollevamento a meno che non venga concordata una specifica separata per catena di sollevamento certificata.

D2: Una catena saldata a maglie corte British Standard è la stessa di una catena a rulli British Standard?

R2: No. Questo prodotto è una catena interconnessa in acciaio tondo saldato definita da D, L e W. Le catene a rulli o a boccole British Standard utilizzano piastre, perni, boccole/rulli e pignoni, con un sistema dimensionale e di carico diverso.

D3: Quali informazioni sono richieste per il preventivo?

R3: Fornire lo standard esatto o il campione, la dimensione nominale e D / L / W, la lunghezza e la quantità richieste, l'uso effettivo e la base di carico, la classe dell'acciaio, il trattamento termico, la finitura, il certificato e il requisito di prova, la marcatura, l'imballaggio, la destinazione di consegna e il tempo di consegna richiesto.
