Catena a maglie tonde saldate secondo norma norvegese per applicazioni marine e industriali

Catena a legame rotondo saldata standard norvegese per applicazioni marine e industriali

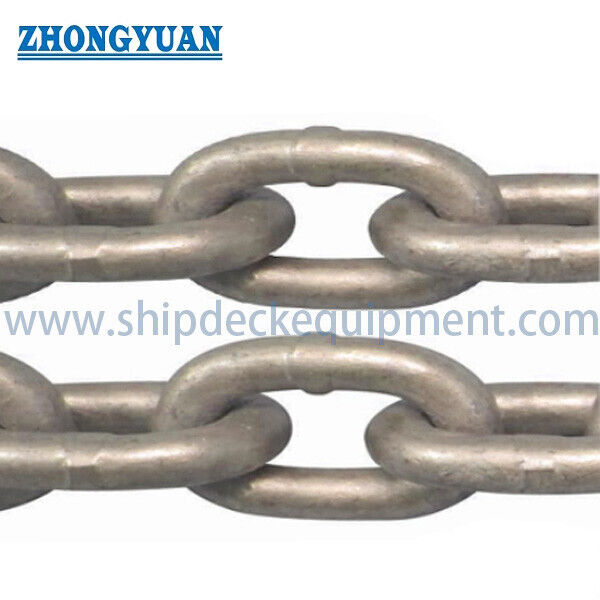

Visualizzazione del prodotto

La catena a anello rotondo saldata Norwegian Standard è fornita nelle serie di dimensioni comunemente commercializzate come catena a modello norvegese, con diametri nominali di barre da 3,5 mm a 19 mm.La catena è costituita da anelli di acciaio rotondi interconnessi formati e saldati in lunghezze continueÈ destinato ad usi marittimi generali, di pesca, agricoli, forestali, di sospensione, di collegamento, di barriera e di servizio industriale, ove la geometria del collegamento specificata e la base di carico siano idonee.

I dati forniti forniscono le dimensioni del collegamento, il peso unitario, il carico di rottura di riferimento e la lunghezza di alimentazione standard.carico di prova, condizione di trattamento termico, o certificazione della catena di sollevamento. Il carico di rottura di riferimento non deve pertanto essere trattato come un WLL.o una trasmissione calibrata richiede una norma confermata separatamente, grado, regime di prova, marcatura e campo di applicazione del certificato.

Specificità rapide

• Tipo di prodotto: catena rotonda saldata a puntina → collegamenti di blocco flessibili per il collegamento generale, la sospensione e il servizio di servizio.
• Diametro nominale della barra: 3,519 mm → copre la catena di utilità leggera attraverso dimensioni più grandi per uso generale.
• Lunghezza del collegamento interno: 18 ̊57 mm → influenza l'articolazione, la compatibilità degli attacchi e il numero di collegamenti per metro.
• La larghezza del collegamento interno: 5,5 mm → 27 mm → deve essere verificata rispetto a ganci, catene, perni e altri componenti di collegamento.
• Peso unitario: 0,25×8,00 kg/m → supporta la movimentazione, l'imballaggio, il trasporto e i calcoli della massa totale dell'assemblaggio.
• carico di rottura di riferimento: 500 ∼ 14 000 kgf dalla tabella fornita → solo valore di riferimento finale, non WLL dichiarato.
• Finitura superficiale: autocolore, elettrogalvanizzato, galvanizzato a caldo o verniciato → selezionato in base all'esposizione alla corrosione e all'adeguamento dimensionale.
• Formato di fornitura: lunghezze di taglio standard di 30 ‰ 100 m a seconda delle dimensioni → lunghezze personalizzate, collegamenti finali e imballaggio devono essere confermati prima della quotazione.

Principali parametri tecnici

Classificazione del carico e utilizzo previsto

• Il carico di rottura è la forza di riferimento alla quale si prevede che un campione di prova fallisca; non è il carico di esercizio ammissibile e non deve essere utilizzato direttamente come WLL.
• Per questa serie non sono stati forniti limiti di carico di lavoro, fattore di sicurezza, carico di prova, grado di catena, condizioni di trattamento termico o standard di accettazione.
• Il prodotto standard dovrebbe essere considerato come una catena di anelli saldati di uso generale, a meno che il disciplinare di acquisto non definisca un'attività certificata di sollevamento, legatura o carico portante.
• Per il servizio di sollevamento aereo o di catena, indicare una specifica separata della catena di sollevamento che indichi la norma, il grado, il WLL, la prova di resistenza, la prova di rottura, la tracciabilità, la marcatura applicabili,e certificato di ispezione.
• Per l'uso di ruote dentate, ruote di tasca, sollevamento o trasmissione, devono essere confermate l'altezza del collegamento, le tolleranze dimensionali, la taratura, la durezza e la compatibilità delle ruote;le dimensioni fornite da sole non determinano l'idoneità alla trasmissione.

Guida alla selezione e alla ricerca

Passo 1: confermare il diametro nominale della barra e la lunghezza/larghezza del collegamento interno richiesto dal disegno del cliente, dal campione di riferimento, dal gancio di accoppiamento, dalla catena, dal perno o dall'attacco.

Fase 2: indicare il dazio effettivo: uso generale, pesca, agricoltura, silvicoltura, sospensione, barriera, fissaggio, trasmissione, legatura o sollevamento.I dazi di carico nominale richiedono una specifica tecnica separata.

Fase 3: confermare la qualità del materiale, il trattamento termico, il WLL o il carico di prova richiesto, la forza minima di rottura, la tolleranza dimensionale, l'accettazione della saldatura e la tracciabilità quando si tratta di requisiti del progetto.

Passaggio 4: selezionare la finitura autocolore, elettro-galvanizzata, galvanizzata a caldo o verniciata in base all'ambiente, verificando se lo spessore del rivestimento può influenzare l'adattamento attraverso fori, ganci o ruote.

Fase 5: Indicare la lunghezza totale, la lunghezza di taglio per pezzo, la quantità, il requisito di collegamento finale o di montaggio, il metodo di imballaggio e se la catena è fornita sciolta, avvolta, confezionata o confezionata in secchi / casse.

Fase 6: confermare la portata dell'ispezione e la documentazione, la destinazione di consegna, il tempo di consegna richiesto e fornire un disegno, un campione o una foto quando è richiesta una esatta compatibilità con il modello norvegese.

Edilizia

Barra d'acciaio rotonda. Legami di incrocio formati. Giunto saldato con un'asola lampeggiante. Trim e fasciatura della saldatura. Trattamento termico opzionale in base al lavoro. Rivestimento superficiale.o imballaggio specificato

Produzione e controllo qualità

• L'identificazione dell'acciaio in entrata e il controllo del diametro della barra devono essere abbinati al grado del materiale ordinato; la descrizione generica "ferro" non è sufficiente per una catena a carico.
• La formazione dei collegamenti dovrebbe controllare la lunghezza interna, la larghezza interna, l'allineamento dei collegamenti e la torsione in modo che i collegamenti adiacenti si articolino senza legame locale.
• La saldatura con puntura a lampo dovrebbe produrre un giunto completo intorno alla sezione di collegamento.
• L'ispezione dimensionale deve coprire il diametro della barra, la lunghezza di passo/interno, la larghezza interna, la lunghezza complessiva del taglio e il peso unitario, ove specificato.
• L'ispezione visiva delle superfici di saldatura e di collegamento deve individuare crepe, fusione incompleta, pinne affilate, eccessiva disadattamento e difetti di rivestimento che potrebbero influenzare il servizio o la movimentazione.
• Le prove di resistenza, le prove di rottura, le prove di durezza, la verifica dei materiali e le testimonianze di terzi sono organizzate solo quando indicato nella specifica di acquisto.
• La galvanizzazione a caldo o un altro rivestimento deve essere selezionato tenendo conto dell'esposizione alla corrosione, della continuità del rivestimento, dell'articolazione degli anelli e della compatibilità dimensionale con i raccordi di accoppiamento.

Attributi personalizzati

• Base standard: modello dimensionale norvegese, numero NS esatto da confermare → la tabella fornita non identifica una designazione standard norvegese tracciabile.
• Tipo di catena: catena a legame rotondo saldata → la geometria fornita è un modello convenzionale a legame rotondo, non una catena a legame a maglia confermata.
• Dimensioni: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 mm → selezionate in base alla geometria del collegamento, al servizio e alla base di carico richiesta.
• Materiale: acciaio al carbonio o in acciaio legato da confermare → la composizione chimica del materiale e il trattamento termico devono corrispondere al valore richiesto.
• Processo di saldatura: procedura di saldatura → saldatura con puntura lampo, accettazione della saldatura e ambito di prova dipendono dalle specifiche del progetto.
• Trattamento superficiale: auto-colore / elettro-galvanizzato / galvanizzato a caldo / verniciato → selezionato per l'ambiente di corrosione e la trasparenza dei componenti di accoppiamento.
• Dati di carico: carico di rottura di riferimento dalla tabella fornita → non WLL e non sufficiente a stabilire l'idoneità al sollevamento.
• Lunghezza di fornitura: 30-100 m per pezzo standard a seconda delle dimensioni → lunghezze di taglio personalizzate e imballaggio disponibile previa conferma.
• Ispezione: l'ispezione del fabbricante o la testimonianza di terzi secondo l'ordine → SGS o un'altra ispezione non è inclusa, a meno che non sia specificato.

Geometria della catena e percorso del carico

End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment

Applicazioni

Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation

Ispezione e certificazione

L'ispezione e la documentazione possono essere organizzate in base al dazio ordinato, alla tracciabilità del materiale, al piano di prova e alle esigenze del cliente.Rapporto dimensionale, certificato di materiale, rapporto di rivestimento, rapporto di prova o prova di rottura e, se specificato, rapporto di testimone di terzi.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del fabbricante, disponibile solo se applicabile al dazio sul prodotto confermato, all'ambito di ispezione e alla procedura di approvazione;non fornito di default.

Disegno e foto

Domande frequenti

D1: Il carico di rottura nella tabella è lo stesso del limite di carico di lavoro?

R1: No. La tabella fornisce un carico di rottura di riferimento in kgf. Un WLL richiede un grado di catena definito, un fattore di sicurezza, il requisito di prova, il compito previsto e la norma applicabile.Il carico di rottura non deve essere utilizzato direttamente come carico di esercizio.

D2: Questa catena Norvegese Standard può essere utilizzata per il sollevamento aereo?

A2: non solo sulla base della tabella fornita. L'uso per il sollevamento aereo richiede una catena di sollevamento specificata e certificata separatamente con qualità del materiale confermata, trattamento termico, WLL, prova di carico,forza minima di rottura, marcatura, tracciabilità e conformità a una norma applicabile per la catena di sollevamento.

D3: Quali informazioni sono necessarie per ottenere un preventivo accurato?

A3: indicare il diametro nominale, la lunghezza e la larghezza del collegamento interno, il compito previsto, il materiale o il grado, la finitura, le lunghezze totali e di taglio, gli accessori finali, la quantità, la base di carico/prova richiesta, l'ambito di applicazione del certificato,imballaggio, destinazione e un disegno o un campione quando è richiesta una compatibilità esatta.
