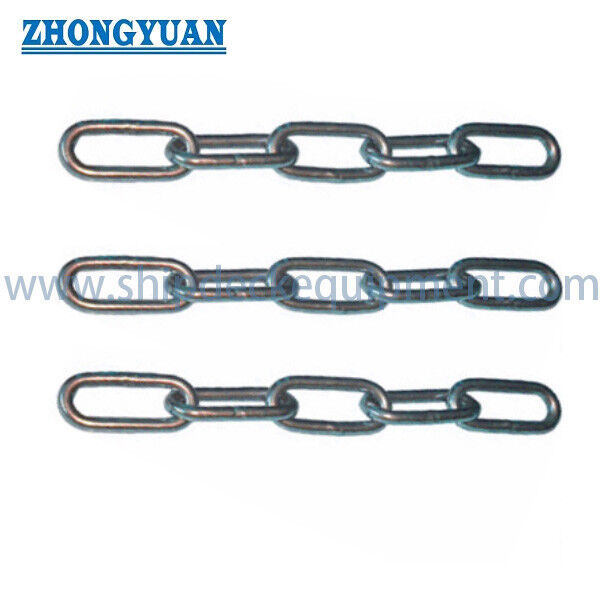

DIN 763 Long Link Chain. Testata catena standard tedesca non calibrata per uso marino e industriale.

DIN 763 Long Link Chain. Testata catena standard tedesca non calibrata per uso marino e industriale.

Visualizzazione del prodotto

La catena a anello lungo DIN 763 è una catena di acciaio rotonda saldata destinata a serbatoi, fissaggi, barriere, ingegneria, agricoltura, industria,e applicazioni ausiliarie marittime selezionate in cui un, è necessaria una catena non calibrata, che viene generalmente scelta quando il cliente ha bisogno di un collegamento più facile con ganci, catene o accessori,e quando la catena non è destinata a correre su ruote di tasca calibrate, ruote a catena, o zingari a vento.

Questa pagina è stata preparata per una catena di acciaio rotonda a legame lungo non calibrata testata DIN 763 fornita da partner qualificati per la fabbricazione della catena.,perché la DIN 763 non è uno standard per la catena di sollevamento, non deve essere utilizzata come una catena di catena, attacco del cestello,attacco del coltello, catena di sollevamento, catena di ancoraggio o accessorio di sollevamento certificato, a meno che non siano confermate una specifica e un certificato approvati separati prima dell'ordine.

Specificità rapide

• Tipo di prodotto: catena a anello lungo DIN 763 → catena di acciaio rotonda saldata non calibrata testata per uso marittimo e industriale generale.
• Referenza standard: DIN 763:1990-12 → informazioni pubbliche DIN Media identificano questa norma come catene di acciaio rotonde a legame lungo, non calibrate e testate.
• L'intervallo di dimensioni delle catene: da 2 mm a 32 mm → copre le catene di barriera/di protezione leggere attraverso le catene di fissaggio e industriali più pesanti per uso generale.
• Costruzione: legami di catena saldati a flash butt / laterali → la qualità della saldatura, la geometria del collegamento e le condizioni della superficie devono essere controllate in base all'ambito dell'ordine.
• I dati relativi al carico forniti: carico di lavoro in kg, carico di prova in N e carico di rottura in N → mantenere separati questi termini e non riscriverli come SWL, WLL per il sollevamento, carico di prova o capacità di cinghia.
• Finitura superficiale: zincata, verniciata in nero, galvanizzata a caldo, rivestita in polvere o autocolore → selezionata in base all'ambiente di corrosione, all'aspetto e alle esigenze di movimentazione.
• Limite di applicazione: catena a anello lungo non calibrata → non adatta a ruote a catena calibrate, sollevatori, ventole o gruppi di cinghiali di sollevamento senza omologazione separata.
• Modalità di fornitura: fornito in base alla lunghezza dell'ordine del cliente, alla finitura, all'imballaggio, al certificato e al documento di prova richiesto → la fonte di fabbrica e il piano di consegna possono essere organizzati per gli ordini di lotto.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Fase 1: confermare la catena di collegamento lungo DIN 763 e se il progetto richiede la DIN 763:1990-12, un disegno specifico del progetto o un'altra norma di catena di collegamento lungo.

Passaggio 2: selezionare il diametro della catena da 2 mm a 32 mm in base al carico di lavoro, al carico di rottura, all'apertura del collegamento, alle dimensioni del dispositivo collegato e al peso richiesto per metro.

Fase 3: confermare l'applicazione: fissaggio marittimo di uso generale, catena di protezione industriale, uso in ingegneria, catena agricola, catena di barriera o uso di connessioni non sollevanti.

Fase 4: confermare la finitura: zincato, galvanizzato a caldo, verniciato in nero, rivestito in polvere, autocolore o rivestimento personalizzato in base all'ambiente di corrosione e ai requisiti di aspetto.

Fase 5: confermare la lunghezza dell'ordine, la forma di imballaggio, la quantità, la marcatura, il documento di prova, il certificato di materiale, il certificato di finitura superficiale e se è necessaria un'ispezione da parte di terzi.

Fase 6: indicare la destinazione di consegna, il tempo di consegna richiesto, l'applicazione prevista, la foto o il disegno di riferimento e eventuali criteri di accettazione specifici del cliente.

Struttura

Lungo legame rotondo in acciaio. Giunto di legame saldato. Piatto non calibrato. Geometria aperta a legame lungo.o lunghezza tagliata

Vantaggi di carico, prova e approvvigionamento

• La geometria del collegamento lungo offre più spazio all'interno di ogni collegamento, rendendolo conveniente per il collegamento con ganci, catene, perni e accessori di uso generale rispetto alle catene a collegamento corto.
• DIN 763 è un riferimento di catena non calibrata, importante perché non deve essere scelto per apparecchiature che richiedono un'impegno di passo calibrato, come ruote a catena, sollevamenti,o zingari di windlass.
• La tabella fornita fornisce carico di lavoro, carico di prova e carico di rottura.o dati di prova della catena di ancoraggio.
• I collegamenti saldati con buttoni di laminazione / saldatura laterale possono essere controllati mediante ispezione visiva, controllo dimensionale, prova di carico campione, ispezione di finitura superficiale e ispezione di imballaggio in base allo scopo dell'ordine.
• La protezione superficiale può essere selezionata in base all'ambiente: zincato per la protezione contro la corrosione interna o leggera, galvanizzato a caldo per una maggiore esposizione all'aria aperta / marina,con una larghezza non superiore a 50 mm.
• Per la fornitura marittima, le finiture galvanizzate o verniciate a caldo devono essere selezionate insieme all'ambiente di stoccaggio, all'esposizione al sale, alla manipolazione dell'abrasione e alla durata di vita richiesta.
• Come elemento di approvvigionamento, questa catena può essere acquistata da partner di produzione qualificati a lungo termine con forniture di lotti stabili, prezzi convenienti e un'organizzazione di ispezione opzionale specifica per il cliente.
• Se la catena è necessaria per il sollevamento, il sollevamento, l'imbracatura o la sospensione di carichi critici per la sicurezza,una norma separata per la catena di sollevamento, come la serie EN 818 o la specifica della catena approvata dal progetto, dovrebbe essere confermata invece di utilizzare DIN 763 per impostazione predefinita.

Attributi personalizzati

• Standard: DIN 763 → riferimento tedesco standard della catena a anelli lunghi per catene di acciaio rotonde non calibrate testate.
• Tipo di catena: catena saldata a legame lungo → adatta per il collegamento generale, la barriera, la fissaggio e l'uso di catene non calibrate.
• Descrizione del tipo fornito: Catena di collegamento a curvatura indicata nei dati sorgenti → nome finale del prodotto deve essere confermato se il cliente richiede un modulo specifico di collegamento a curvatura.
• Diametro della catena: da 2 mm a 32 mm → selezionato in base alla tabella di carico, alla compatibilità del montaggio e al peso per metro.
• Materiale: acciaio legato / acciaio ad alta resistenza / acciaio trattato termicamente secondo i dati forniti → il grado esatto, il trattamento termico e i requisiti meccanici devono essere confermati prima dell'ordine.
• Trattamento superficiale: zincato / verniciato in nero / galvanizzato a caldo / rivestito in polvere / autocolore → selezionato in base all'esposizione alla corrosione e alle esigenze del cliente.
• Ispezione: prima del preventivo si deve concordare il controllo dimensionale, il controllo superficiale, il documento di prova del carico e il riferimento del carico di rottura → la portata dell'ispezione.
• Limitazione d'uso: non per catene, gancio, catene di sollevamento, catene di ancoraggio, catene di ventola calibrate o dispositivi di sollevamento, a meno che non siano certificati e omologati separatamente.

Come funziona

Il cliente seleziona il diametro e la finitura della catena → La catena è fornita in bobina, fascio, tamburo o lunghezza tagliata → Agganci, catene, perni compatibili,o i raccordi si collegano attraverso i lunghi anelli → La catena è utilizzata entro i limiti di carico di lavoro e di applicazione indicati → Il documento di ispezione e l'imballaggio sono confermati in base all'ambito dell'ordine

Applicazioni

Marine general-purpose chain | Ship auxiliary securing | Guard chain | Barrier chain | Engineering use | Industrial connection | Agricultural use | Workshop handling support | Petrochemical and coal mine non-lifting auxiliary applications | Replacement chain supply

Certificazioni e vantaggi

I documenti di ispezione, il certificato del produttore, il certificato di materiale, il certificato di trattamento superficiale e l'ispezione di terze parti possono essere organizzati in base alla portata dell'ordine, ai requisiti di prova,tracciabilità dei materialiI certificati delle società di classificazione per la catena a uso generale devono essere confermati prima della quotazione e non sono forniti di default.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

D1: La catena a anello lungo DIN 763 può essere utilizzata come catena di sollevamento?

A1: n. DIN 763 La catena a anello lungo non deve essere utilizzata come appendiabiti, appendiabiti, appendiabiti, catene di sollevamento o accessori di sollevamento, a meno che non sia disponibile una norma separata per la catena di sollevamento, un documento di omologazione,e certificato sono confermatiPer l'uso di sollevamento, il cliente deve specificare prima della quotazione lo standard e il fattore di sicurezza della catena di sollevamento richiesti.

D2: Qual è la differenza tra catena DIN 763 e catena calibrata?

A2: DIN 763 è una catena di acciaio rotonda a legame lungo non calibrata testata.ma non per le apparecchiature che richiedono un'impegno di passo preciso, come sollevamenti, ruote a catena calibrate o zingari a vento.

Q3: Quali informazioni sono necessarie prima del preventivo?

A3: conferma dell'edizione DIN 763, diametro della catena, lunghezza dell'ordine, finitura della superficie, quantità, ambiente di lavoro, imballaggio richiesto, certificato richiesto, ambito di ispezione, destinazione di consegna,e tempo di consegna richiestoSe la catena sarà utilizzata in applicazioni critiche per la sicurezza o per la tenuta del carico, indicare le condizioni di carico di lavoro e i criteri di accettazione.
