Panoramica del prodotto

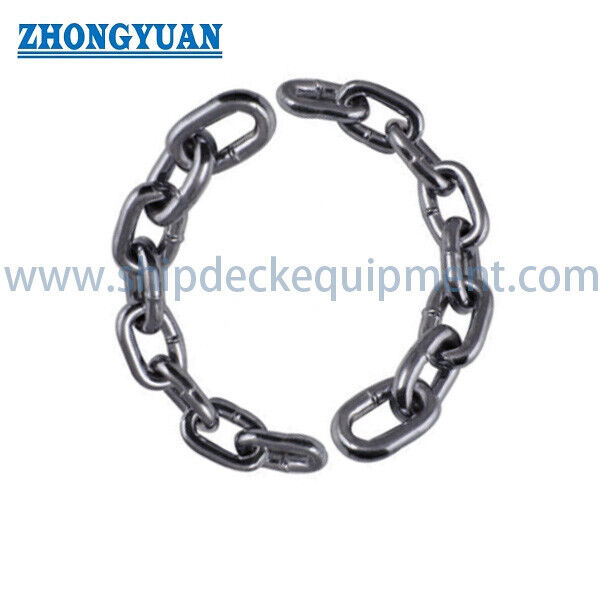

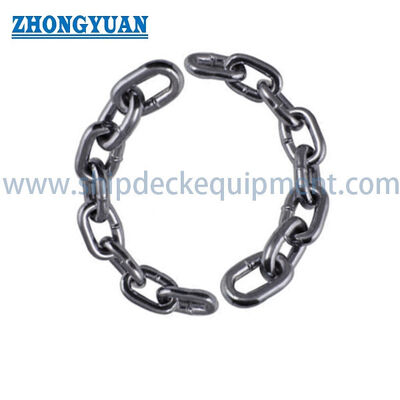

La catena in acciaio tondo saldato DIN 5685 è destinata ad applicazioni generiche non di sollevamento, dove è richiesta una catena in acciaio flessibile per barriere, ritenzione di componenti sciolti, dispositivi anti-perdita, organizzazione di officine o servizi di utilità comparabili. La catena è formata da maglie in acciaio tondo saldato e può essere fornita in geometria a maglia corta o lunga, con diametro della maglia, lunghezza interna, larghezza esterna, finitura e lunghezza di consegna selezionati per l'installazione.

Per uso navale o industriale, questo prodotto deve essere considerato una catena di utilità piuttosto che un'attrezzatura di sollevamento, ancoraggio, traino, ormeggio, fissaggio del carico o di sollevamento marittimo. L'attuale serie DIN 5685 copre catene in acciaio tondo saldato non sottoposte a prova di carico. L'idoneità dipende quindi dalla funzione non di sollevamento prevista, dall'esposizione ambientale, dalla compatibilità dimensionale e dalle specifiche di acquisto.

Ambito del prodotto e limitazione di sicurezza

• Catena non sottoposta a prova di carico → lo standard non richiede test di prova di carico per questa famiglia di prodotti.
• Non per sollevamento → non utilizzare come imbracatura a catena, catena di sollevamento, mezzo di sollevamento o sospensione portante.
• Non sostituisce catene di ancoraggio, catene di traino, catene di fissaggio, catene per nastri trasportatori, catene per miniere o altre catene testate per applicazioni specifiche.
• Eventuali cifre di carico di riferimento del fornitore non devono essere presentate o interpretate come WLL, SWL, carico di prova o capacità di sollevamento certificati.

Specifiche rapide

• Famiglia di standard: DIN 5685-1 a maglia lunga, DIN 5685-2 a maglia semi-lunga e DIN 5685-3 a maglia corta → confermare la parte corrente applicabile nell'ordine di acquisto.
• Costruzione: maglie in acciaio tondo saldato → geometria semplice di catena per uso generale senza calibrazione per ruote dentate.
• Intervallo di dimensioni nei dati forniti: diametro maglia da 2 a 13 mm → copre disposizioni di utilità leggera e ritenzione generale.
• Designazioni commerciali delle maglie nella tabella fornita: Tipo A a maglia corta e Tipo C a maglia lunga → confermare l'equivalenza con l'edizione DIN e il disegno richiesti.
• Intervallo di massa approssimativo: da 6 a 345 kg per 100 m, a seconda del diametro e del passo della maglia → rilevante per la movimentazione, l'imballaggio e il trasporto.
• Opzioni di finitura: autocolore, verniciato nero, zincato, zincato a caldo o rivestimento specificato dal progetto → selezionare in base all'esposizione e alla compatibilità degli accessori.
• Stato di carico standard: non sottoposto a prova di carico → la conformità dimensionale e dei materiali non crea approvazione per il sollevamento.

Tipi di maglie e selezione dello standard

Il tipo A nella tabella fornita utilizza la lunghezza interna della maglia più corta. Ciò produce uno schema di maglia più compatto e più maglie per unità di lunghezza. Il tipo C utilizza una lunghezza interna della maglia più lunga e una massa inferiore per 100 m per lo stesso diametro nominale nella tabella fornita.

Per nuovi ordini, la designazione non deve basarsi solo su A o C. Confermare il disegno della maglia richiesto e la parte DIN 5685 applicabile: DIN 5685-1 per catena a maglia lunga, DIN 5685-2 per catena a maglia semi-lunga o DIN 5685-3 per catena a maglia corta. Le edizioni storiche DIN 5685 a numero singolo sono state sostituite dalla serie basata su parti.

Parametri tecnici principali

Materiali, saldatura e protezione superficiale

• Materiale di base: grado di acciaio saldabile da confermare all'ordine; il grado esatto e la condizione di consegna devono essere indicati sul preventivo, sul disegno e sul certificato materiale quando richiesto.
• Riferimento acciaio per catene: DIN 17115 è lo standard tecnico di consegna DIN corrente per gli acciai utilizzati per catene a maglie tonde saldate e componenti di catene; l'applicabilità e la selezione del grado rimangono soggette alle specifiche della catena ordinata.
• Forma di produzione: maglie in acciaio tondo saldato; il processo di saldatura, i criteri di accettazione della saldatura e l'ambito di ispezione devono essere confermati dal produttore.
• La finitura autocolore o verniciata di nero è adatta per servizi di utilità asciutti o controllati dove i requisiti di protezione dalla corrosione sono limitati.
• La zincatura o la zincatura a caldo migliorano la resistenza alla corrosione, ma lo spessore del rivestimento e le tolleranze interne devono essere verificati quando la catena passa attraverso occhielli, staffe o raccordi.
• Acciaio inossidabile, acciaio legato, acciaio ad alta resistenza, trattamento termico, verniciatura a polvere o colori speciali non sono proprietà intrinseche della DIN 5685 e devono essere trattati come requisiti di progetto separati.

Ispezione e controllo di fornitura

• Ispezione dimensionale: diametro maglia d, lunghezza interna t, larghezza esterna b e lunghezza ordinata.
• Ispezione visiva: forma della maglia, continuità della saldatura, spigoli vivi dannosi, condizione della superficie e copertura del rivestimento dove applicabile.
• Verifica di consegna: quantità, massa o lunghezza, finitura, imballaggio, identificazione e documentazione ordinata.
• Certificato materiale, rapporto dimensionale, rapporto di rivestimento o test aggiuntivi possono essere organizzati secondo l'ordine di acquisto; non sono inclusi automaticamente.
• I test aggiuntivi non convertono la catena di utilità DIN 5685 in catena di sollevamento certificata, a meno che l'intero prodotto non sia progettato, fabbricato, testato, marcato e certificato secondo uno standard di catena di sollevamento applicabile.

Guida alla selezione e alla richiesta

Passo 1: Confermare l'uso effettivo e dichiarare chiaramente che la catena è per una funzione non di sollevamento, non di sollevamento, non di ancoraggio e non critica per la sicurezza.

Passo 2: Confermare la parte standard richiesta e la geometria della maglia: maglia corta, maglia semi-lunga o maglia lunga; fornire il disegno applicabile quando vengono utilizzate designazioni commerciali A / C.

Passo 3: Specificare il diametro della maglia d, la lunghezza interna t, la larghezza esterna b, la lunghezza totale richiesta, la tolleranza di taglio e gli eventuali accessori di collegamento.

Passo 4: Specificare il grado del materiale, la finitura, il colore, la condizione di esposizione e se la zincatura o la zincatura a caldo devono essere conformi a un requisito di rivestimento separato.

Passo 5: Confermare l'ambito di ispezione e documentazione: rapporto dimensionale, certificato materiale, rapporto di rivestimento, approvazione del campione o testimonianza di terzi, se richiesto.

Passo 6: Fornire quantità, metodo di imballaggio, destinazione di consegna, tempo di consegna richiesto e disegno o foto di riferimento.

Note di compatibilità e utilizzo

• Verificare l'apertura libera di grilli, anelli, staffe, golfari o perni di ritenzione rispetto alle dimensioni della maglia finita.
• Non forzare le maglie zincate attraverso raccordi sottodimensionati; danni al rivestimento possono esporre l'acciaio base e ridurre la protezione dalla corrosione.
• Evitare applicazioni che coinvolgono un funzionamento continuo su pignoni o ruote dentate, a meno che non sia stato specificato uno standard di catena calibrato.
• Sostituire le catene che presentano corrosione grave, saldature incrinate, maglie distorte, usura eccessiva o danni incompatibili con la funzione di utilità prevista.

Attributi personalizzati

• Categoria prodotto: Catena in acciaio tondo saldato per uso generale → utilizzare per funzioni di utilità e ritenzione piuttosto che per sollevamento o servizio portante.
• Famiglia di standard: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → selezionare la parte corrente in base alla geometria a maglia lunga, semi-lunga o corta.
• Tipi commerciali: Tipo A a maglia corta / Tipo C a maglia lunga → designazioni fornite dal cliente che richiedono conferma del disegno e dell'edizione.
• Diametro nominale: 2-13 mm nella tabella fornita → selezionare insieme all'apertura della maglia e alla compatibilità degli accessori.
• Costruzione: Maglie in acciaio tondo saldato → costruzione di catena di utilità non calibrata.
• Finitura superficiale: Autocolore / verniciato nero / zincato / zincato a caldo / rivestimento specificato → abbinare l'esposizione alla corrosione e la tolleranza dimensionale.
• Stato di carico: Non sottoposto a prova di carico → non è una catena certificata WLL, SWL, di sollevamento, traino, ancoraggio o fissaggio del carico.

Applicazioni

Barriere industriali | Ritenzione di componenti sciolti contro la perdita | Protezione di macchine e officine | Disposizioni di utilità di magazzino | Uso generale agricolo | Servizio di coperta marittima dove non sono coinvolti sollevamento, ancoraggio, traino, ormeggio, ritenuta del carico o carico critico per la sicurezza

Documentazione

La documentazione disponibile deve essere concordata prima della produzione e può includere un certificato di conformità commerciale, un certificato materiale, un rapporto di ispezione dimensionale, un rapporto di rivestimento, una lista di imballaggio e un'identificazione di tracciabilità. Certificati di sollevamento o approvazione di società di classificazione non devono essere impliciti per questo prodotto non sottoposto a prova di carico.

Disegno e foto

FAQ

D1: La catena DIN 5685 può essere utilizzata per il sollevamento o come imbracatura a catena?

R1: No. L'attuale famiglia DIN 5685 copre catene in acciaio tondo saldato non sottoposte a prova di carico. Non deve essere utilizzata come mezzo di sollevamento, imbracatura a catena, catena di sollevamento o sospensione portante.

D2: Qual è la differenza tra il Tipo A e il Tipo C nella tabella fornita?

R2: Il Tipo A utilizza la lunghezza interna della maglia più corta, mentre il Tipo C utilizza la lunghezza interna della maglia più lunga e una massa inferiore per 100 m per lo stesso diametro nominale. L'ordine deve anche identificare la parte DIN 5685 corrente applicabile e il disegno della maglia approvato.

D3: Quale finitura superficiale è adatta per ambienti esterni o marini?

R3: La zincatura o la zincatura a caldo sono normalmente considerate prima dell'autocolore o della vernice nera per l'esposizione corrosiva, ma la scelta finale dipende dall'ambiente di servizio, dalle specifiche del rivestimento, dall'aspetto richiesto e dalla tolleranza attraverso i raccordi di accoppiamento.
