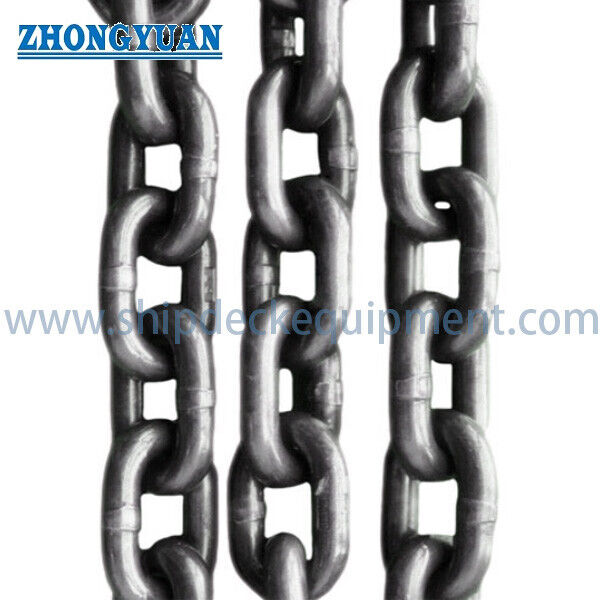

Catena di sollevamento in acciaio legato grado 80 | Catena saldata a caldo per imbracature e rigging

Catena di sollevamento in acciaio legato Grado 80 | Catena saldata a scarica per imbracature e rigging

Panoramica del prodotto

La catena di sollevamento ad alta resistenza Grado 80 è una catena ad anelli tondi in acciaio legato saldata e trattata termicamente destinata alla fabbricazione di imbracature a catena e applicazioni generali di movimentazione carichi dove sono richiesti un limite di carico di lavoro documentato, un test di prova, la tracciabilità del materiale e componenti di sollevamento compatibili. La catena fornita è identificata come costruzione saldata a scarica ed è disponibile nelle serie dimensionali a maglia corta, maglia media e maglia lunga.

Per uso professionale di sollevamento, il tipo di catena deve essere abbinato allo standard di riferimento e all'intero assieme di sollevamento. Questa pagina tratta quindi la serie a maglia corta come configurazione primaria della catena di sollevamento. Le gamme a maglia media e maglia lunga fornite sono mantenute come serie di catene saldate opzionali, ma il loro utilizzo per il sollevamento aereo deve essere confermato dallo standard applicabile, dal LCL (limite di carico di lavoro) nominale del produttore, dal registro del test di prova e dall'approvazione del progetto prima del preventivo o dell'uso.

Ambito del prodotto e confine di sicurezza

• Ambito primario del prodotto: catena a maglia corta saldata in acciaio legato Grado 80 per imbracature a catena e sollevamento generale, soggetta allo standard di conformità selezionato e alla capacità di carico certificata.
• Non automaticamente intercambiabile con: catena di carico per paranchi calibrati, catena di trasmissione, catena di trasporto, catena di trascinamento, catena di ancoraggio, catena di ormeggio o catena commerciale per uso generale.
• La capacità completa dell'imbracatura dipende dalla catena, dall'anello master, dall'anello di collegamento, dal gancio, dal numero di gambe, dall'angolo dell'imbracatura, dal metodo di aggancio, dalla simmetria del carico, dalla temperatura e dalla capacità nominale del componente più debole.
• La tabella fornita indica il carico di rottura minimo. Non indica un limite di carico di lavoro certificato, una forza di prova, un metodo di prova, una condizione di trattamento termico o uno standard di prodotto di riferimento.

Specifiche rapide

• Tipo di prodotto: Catena di sollevamento in acciaio legato saldata ad alta resistenza → destinata ad assiemi di imbracature a catena e rigging tracciabili piuttosto che a catene per uso generale non classificate.
• Grado di qualità: Grado 80 / Grado 8 indicato dal cliente → la base di conformità finale dovrebbe essere confermata come ISO 3076, EN 818-2 o un altro standard concordato.
• Configurazione di sollevamento primaria: Catena a maglia corta, da 7 × 21 mm a 20 × 60 mm → il passo della maglia compatto supporta una geometria controllata dell'imbracatura e componenti compatibili Grado 80.
• Carico di rottura minimo fornito: da 53 a 440 kN per la gamma a maglia corta → MBL (carico di rottura minimo) è un valore di test distruttivo e non deve essere presentato o contrassegnato come WLL (limite di carico di lavoro).
• Fattore di progettazione dichiarato: Minimo 4:1 tra carico di rottura minimo e carico nominale → il WLL finale deve essere dichiarato dal produttore e supportato dal certificato di prova applicabile.
• Costruzione: Catena ad anelli tondi saldata a scarica → la qualità della saldatura, il trattamento termico, la coerenza dimensionale, il test di prova e la tracciabilità sono controlli di produzione critici.
• Opzioni di finitura: Autocolore, annerito, verniciato o rivestimento specifico per progetto → la selezione del rivestimento deve preservare la visibilità dell'ispezione, la marcatura e le proprietà meccaniche validate.
• Opzioni di documentazione: Certificato materiale, certificato di prova del produttore, registro del carico di prova, test di carico di rottura e ispezione di terze parti → lo scopo esatto da confermare prima dell'ordine.

Parametri tecnici principali

Base di classificazione e selezione del carico

• MBL e WLL devono rimanere separati: il carico di rottura minimo è stabilito da test distruttivi, mentre il WLL è il carico di servizio massimo nominale del produttore in condizioni definite.
• Un fattore di progettazione minimo dichiarato di 4 non crea di per sé un WLL certificato. Lo standard di riferimento, il grado del materiale, il trattamento termico, la forza di prova, il piano di campionamento e la marcatura devono essere confermati.
• Per un'imbracatura a catena, la classificazione dell'assieme deve basarsi sulla configurazione completa, inclusi il numero di gambe, l'angolo incluso, il tipo di aggancio, la distribuzione del carico e la catena o il raccordo con la classificazione più bassa.
• La catena Grado 8 a maglia corta è la configurazione affrontata dalla norma ISO 3076 e EN 818-2 per imbracature a catena e sollevamento generale. Le catene a maglia media e lunga richiedono uno standard e un'applicazione nominale confermati separatamente.
• Carico d'urto, carico laterale, torsione, annodamento, maglie improvvisate e carico su spigoli vivi possono creare forze non rappresentate dalla tabella MBL della catena dritta.
• La temperatura, l'esposizione corrosiva, le sostanze chimiche, il processo di rivestimento, l'usura e l'esposizione termica precedente possono influire sulla classificazione di servizio e sugli intervalli di ispezione; sono necessarie istruzioni specifiche per il progetto.

Produzione, test e tracciabilità

• La selezione della barra in acciaio legato dovrebbe essere controllata da una specifica del materiale approvata, numero di lotto, composizione chimica e registro delle proprietà meccaniche. Il grado esatto della lega deve essere confermato.
• La formazione delle maglie e la saldatura a scarica dovrebbero mantenere una geometria costante delle maglie e una zona di saldatura controllata senza bave affilate, sottosquadro, fusione incompleta o disallineamento eccessivo che potrebbero influire sulla fatica e sull'ispezione.
• Il trattamento termico è essenziale per ottenere la resistenza e la tenacità specificate per il Grado 80. Il ciclo del forno, i parametri di tempra e rinvenimento e l'identificazione del lotto dovrebbero essere registrati secondo il piano di qualità concordato.
• I controlli dimensionali dovrebbero coprire il diametro della catena, il passo, la larghezza interna, la larghezza esterna, la deformazione delle maglie e la massa per metro rispetto al disegno approvato o alle tolleranze standard.
• Il test di carico di prova, il test di carico di rottura del campione, l'esame visivo e qualsiasi altro test non distruttivo dovrebbero seguire lo standard selezionato, il piano di ispezione e test e i requisiti dell'acquirente.
• La marcatura del lotto e la documentazione dovrebbero collegare la catena finita ai registri del materiale, del trattamento termico, della produzione, dei test e dell'ispezione. L'assieme dell'imbracatura finale richiede la propria identificazione e marcatura della capacità nominale.
• La zincatura a caldo, il rivestimento polimerico o altri processi post-trattamento termico non sono finiture standard. Richiedono l'approvazione del processo e la conferma che le proprietà meccaniche, la tracciabilità e l'ispezionabilità non siano compromesse.

Configurazioni della catena

• Maglia corta: Rapporto passo-diametro compatto → focus preferito della pagina per imbracature a catena Grado 80 e sollevamento generale dove lo standard selezionato copre specificamente le catene a maglia corta.
• Maglia media: Lunghezza della maglia interna aumentata → può fornire più spazio per il collegamento, ma lo standard di sollevamento applicabile, il WLL, il test di prova e i raccordi compatibili devono essere confermati.
• Maglia lunga: Passo lungo con massa per metro inferiore per diversi diametri equivalenti → utile per movimentazioni specifiche non standard o applicazioni generali di catene, ma non da pubblicizzare come catena per sollevamento aereo senza qualifiche.
• Assieme imbracatura a catena finita: Catena più anello master, anelli di collegamento, ganci, dispositivi di accorciamento e targhetta di identificazione → la classificazione dell'assieme è limitata dal suo componente con la classificazione più bassa.

Guida alla selezione e alla richiesta

Passo 1: Confermare l'uso previsto: materiale dell'imbracatura a catena, assieme imbracatura a catena finita, sollevamento generale, manutenzione navale, fissaggio, trasmissione o altra applicazione. Diversi usi richiedono standard diversi.

Passo 2: Confermare lo standard e il grado di riferimento: ISO 3076 Grado 8, EN 818-2 Grado 8, ASME / base normativa locale, specifica del cliente o altro standard approvato.

Passo 3: Fornire il WLL richiesto e la configurazione dell'imbracatura: imbracatura a una, due, tre o quattro gambe, lunghezza effettiva, angolo dell'imbracatura, tipo di aggancio, geometria del carico, centro di gravità e qualsiasi condizione di contatto con spigoli vivi.

Passo 4: Selezionare la serie e la dimensione della catena: maglia corta d × p, diametro della catena, portata richiesta, quantità e se è richiesta catena sfusa o un'imbracatura assemblata completa.

Passo 5: Confermare i componenti terminali e la compatibilità: anello master, anello di accoppiamento, gancio, dispositivo di accorciamento, anello terminale e la capacità nominale di ogni componente.

Passo 6: Confermare le condizioni operative: intervallo di temperatura, esposizione all'acqua di mare o a sostanze chimiche, protezione dalla corrosione, regime di ispezione e eventuali restrizioni sul rivestimento o sulla zincatura.

Passo 7: Confermare la documentazione e la consegna: certificato materiale, certificato di prova del produttore, certificato di carico di prova, test di carico di rottura, ispezione di terze parti / classe, marcatura, imballaggio, destinazione e data di consegna richiesta.

Attributi personalizzati

• Categoria prodotto: Catena di sollevamento in acciaio legato → per applicazioni di imbracature a catena e rigging classificate quando fornite con lo standard, i test e l'identificazione corretti.
• Grado di qualità: Grado 80 / Grado 8 → lo standard esatto e la base delle proprietà meccaniche da confermare prima del preventivo.
• Costruzione: Catena ad anelli tondi saldata a scarica → integrità della saldatura, trattamento termico, controllo dimensionale e test di prova sono punti chiave di qualità.
• Tipo di maglia primario: Maglia corta → la configurazione riconosciuta per le imbracature a catena Grado 8 secondo ISO 3076 / EN 818-2.
• Tipi di maglia opzionali: Maglia media / maglia lunga → l'applicazione e l'accettazione del sollevamento richiedono una conferma separata.
• Materiale: Acciaio legato trattato termicamente → il grado esatto dell'acciaio, la chimica, il trattamento termico e i requisiti di tenacità da confermare.
• Finitura superficiale: Autocolore / annerito / verniciato / rivestimento specificato → il processo di rivestimento deve essere compatibile con la condizione certificata della catena.
• Fattore di sicurezza: Minimo 4 dichiarato → il WLL nominale e la base del test di prova devono essere confermati sul certificato approvato e sull'identificazione.
• Forma di fornitura: Lunghezza catena sfusa o imbracatura assemblata → i componenti dell'assieme, la portata, il WLL, la targhetta e i test di prova dovrebbero essere specificati.
• Ambito del certificato: Secondo i requisiti del progetto → i documenti di materiale, produttore, carico di prova, carico di rottura e ispezione di terze parti non sono presunti come standard a meno che non vengano ordinati.

Come funziona

Il carico viene collegato tramite anelli master e raccordi approvati → La forza di trazione viene trasferita da maglia a maglia attraverso le zone di appoggio curve → Le maglie in acciaio legato saldate e trattate termicamente sopportano il carico nominale all'interno della geometria dell'imbracatura approvata → Componenti compatibili e angoli dell'imbracatura controllati mantengono la capacità dichiarata dell'assieme → L'identificazione, l'ispezione e l'esame periodico supportano un servizio continuo sicuro

Applicazioni

Fabbricazione di imbracature a catena | Sollevamento e manutenzione di cantieri navali | Movimentazione di macchinari marini | Rigging industriale | Movimentazione di strutture in acciaio | Sollevamento in fonderia e officina | Movimentazione di carichi e attrezzature | Sostituzione di assiemi di catene di sollevamento Grado 80 tracciabili

Ispezione, marcatura e uso sicuro

• Prima dell'uso, ispezionare la catena e tutti i raccordi per usura, intagli, graffi, corrosione, maglie piegate o allungate, saldature danneggiate, danni da calore, identificazione illeggibile e riparazioni non autorizzate.
• Non utilizzare un'imbracatura senza identificazione durevole e leggibile che mostri le informazioni richieste sul prodotto o sull'assieme secondo lo standard applicabile e la normativa locale.
• Rimuovere la catena dal servizio quando l'usura, la deformazione, l'allungamento, le crepe, i danni alle saldature, l'esposizione al calore, la corrosione o altro deterioramento superano i limiti del produttore o dello standard di riferimento.
• Non riparare catene di sollevamento Grado 80 tramite saldatura in campo, maglie improvvisate, bulloni, barre o trattamenti termici non controllati. La riparazione e la riqualificazione devono seguire il produttore e lo standard applicabile.
• Proteggere la catena da spigoli vivi e carichi laterali non intenzionali. Evitare torsioni, annodamenti, carichi d'urto e carichi non uniformi tra le gambe dell'imbracatura.
• La frequenza di ispezione dovrebbe riflettere la frequenza d'uso, la gravità del servizio, il tipo di carico, l'ambiente e la storia di servizio precedente. I registri dovrebbero essere mantenuti secondo la procedura di riferimento.

Certificazioni e documentazione

La tracciabilità del materiale, la documentazione dei test del produttore, il test di carico di prova, il test di carico di rottura, l'ispezione dimensionale e la testimonianza di terze parti possono essere organizzati secondo lo standard selezionato, il piano di ispezione e test e l'ambito dell'ordine. La disponibilità e la formulazione del certificato devono essere confermate prima del preventivo.

La classificazione da parte di società di classificazione o ispezione indipendente può essere disponibile per progetti marini o offshore quando richiesto dall'acquirente e accettato dalla società pertinente. Ciò non deve essere interpretato come approvazione automatica del tipo o come la fornitura di ogni certificato elencato con ogni ordine.

Disponibile su richiesta e soggetto ai requisiti del progetto / accettazione della società: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

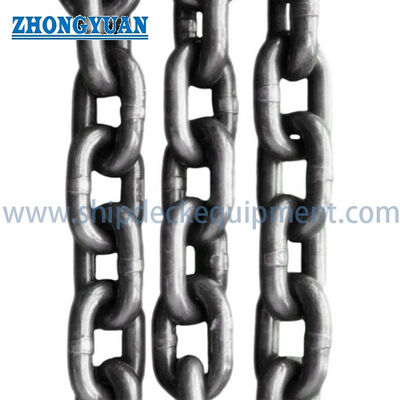

Disegno e foto

FAQ

D1: Il carico di rottura minimo elencato può essere utilizzato come WLL della catena?

R1: No. Il carico di rottura minimo è un valore di test distruttivo, mentre il WLL è il carico di servizio nominale del produttore secondo uno standard definito e un fattore di progettazione. L'ordine dovrebbe indicare il WLL richiesto, lo standard di riferimento, il requisito di test di prova e la configurazione dell'imbracatura. Il WLL finale deve apparire nella documentazione approvata e nell'identificazione del prodotto o dell'imbracatura.

D2: Le catene a maglia media e lunga fornite possono essere utilizzate per il sollevamento aereo?

R2: Solo dopo aver confermato lo standard di sollevamento applicabile, la conformità Grado 80, il WLL nominale del produttore, la procedura di test di prova, le tolleranze dimensionali e i raccordi compatibili. ISO 3076 e EN 818-2 affrontano specificamente le catene a maglia corta Grado 8; le altre serie di maglie fornite non dovrebbero essere considerate aventi la stessa approvazione per il sollevamento.

D3: Quali informazioni sono necessarie per un preventivo affidabile?

R3: Fornire lo standard, la base di conformità Grado 80, il tipo di catena e la dimensione d × p, il WLL richiesto, catena sfusa o assieme imbracatura, numero di gambe, lunghezza effettiva, angolo dell'imbracatura, ganci e anelli master, ambiente operativo, finitura, quantità, ambito di test e certificato, destinazione di consegna e tempo di consegna richiesto.
