Catena per reti a strascico marine per attrezzature da pesca | Catena a maglie corte, medie e lunghe G80

Panoramica del prodotto

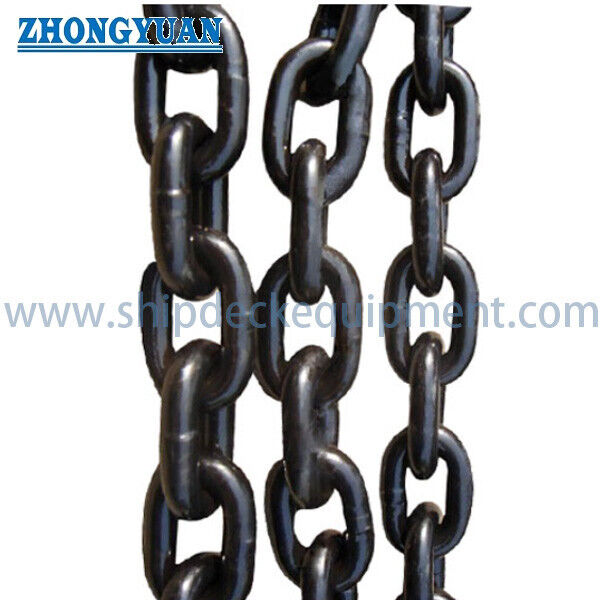

La catena per reti a strascico marine è una catena in acciaio a maglie tonde saldata a elettrofusione, fornita per assemblaggi di attrezzature da pesca come fondali di reti a strascico, zavorre per reti, fili di piombo per reti da tonno, briglia e sezioni di collegamento correlate, in base al design effettivo del sistema di pesca. La gamma di prodotti include configurazioni a maglie corte, medie e lunghe. La geometria delle maglie influisce sulla massa della catena per metro, sull'articolazione, sullo spazio libero dei connettori e sul modo in cui la catena si adatta a una rete o a un'attrezzatura, pertanto la selezione deve basarsi sul disegno approvato dell'attrezzatura piuttosto che solo sul diametro della catena.

La gamma fornita copre diametri di catena da 7 a 28 mm, peso unitario da 0,83 a 14,3 kg/m e carichi di rottura minimi da 53 a 860 kN. G80, un fattore di sicurezza minimo di 4 e i valori di carico di rottura sono designazioni di prodotto fornite dal produttore. Non stabiliscono automaticamente un limite di carico di lavoro certificato per catene di sollevamento, grado di catena di ancoraggio o capacità di ormeggio approvata dalla classe. Il caso di carico dell'applicazione, gli effetti dinamici, il margine di usura, i dettagli di connessione, il grado del materiale, la finitura e l'ambito del test devono essere confermati per ogni ordine.

Configurazioni della catena

• Catena a maglie corte: geometria delle maglie compatta e massa per metro relativamente più elevata a diametro comparabile → adatta dove sono richiesti spaziatura ravvicinata delle maglie, movimento compatto o zavorra di rete concentrata.
• Catena a maglie medie: lunghezza delle maglie e peso unitario intermedi → fornisce un equilibrio pratico tra compattezza, flessibilità e spazio libero dei connettori.
• Catena a maglie lunghe: geometria delle maglie più aperta e generalmente massa per metro inferiore a diametro comparabile → utile dove si preferisce spazio libero per l'attacco, maggiore articolazione o minore peso della catena per metro.
• Selezione finale: tipo di maglia, diametro, lunghezza fornita, disposizione finale e connettori devono corrispondere al disegno dell'attrezzatura da pesca e al percorso di carico effettivo.

Specifiche rapide

• Categoria di prodotto: Catena marina per reti a strascico / tonno / pesca → catena a maglie tonde saldate per assemblaggi di reti da pesca e attrezzature da strascico.
• Configurazioni delle maglie: corte, medie e lunghe → consente la selezione in base a compattezza della catena, peso unitario, movimento e spazio libero dei connettori.
• Gamma diametro catena: 7–28 mm → copre disposizioni di zavorra leggera per reti fino a connessioni di attrezzature da pesca più grandi all'interno della tabella fornita.
• Gamma minima di carico di rottura: 53–860 kN → riferimento di trazione fornito dal produttore; non è un WLL di sollevamento dichiarato.
• Gamma di peso unitario: 0,83–14,3 kg/m → importante per la zavorra delle reti, la movimentazione, la massa totale dell'attrezzatura, l'imballaggio e i calcoli di trasporto.
• Costruzione: maglie tonde saldate a elettrofusione → qualità della saldatura, percorso di trattamento termico e coerenza dimensionale sono controlli di produzione chiave.
• Materiale: acciaio legato o acciaio al carbonio dichiarato dal fornitore → grado esatto, chimica, trattamento termico e proprietà meccaniche devono essere confermati.
• Finitura e consegna: colore naturale o finitura specificata; scatola di compensato, cassa di legno, sacco o fusto d'acciaio con pallet secondo ordine.

Parametri tecnici principali

Guida alla selezione e all'indagine

Passo 1: Confermare la funzione effettiva e la posizione di installazione: fondale di rete a strascico, pendente di catena, zavorra di rete, filo di piombo per rete da tonno, briglia, sezione di collegamento o altra applicazione di attrezzatura da pesca.

Passo 2: Selezionare maglie corte, medie o lunghe insieme al diametro nominale, alla massa per metro richiesta, al requisito di movimento, allo spazio libero dei connettori e al disegno approvato della rete o dell'attrezzatura.

Passo 3: Confermare la base del carico di progetto: tensione in servizio, carichi di traino o recupero, effetti di shock e dinamici, contatto con il fondale, requisito minimo di carico di rottura, fattore di progetto e usura prevista.

Passo 4: Confermare il grado del materiale, il requisito di trattamento termico, i controlli di qualità della saldatura a elettrofusione, la finitura superficiale, la protezione dalla corrosione, l'esposizione all'acqua di mare e qualsiasi requisito di temperatura operativa.

Passo 5: Confermare la lunghezza totale o il numero di lunghezze di catena, le maglie finali, le maglie di giunzione, i grilli o i raccordi, la marcatura, l'ispezione dimensionale, i rapporti di prova e la testimonianza della classe, se richiesto.

Passo 6: Fornire la quantità o il metraggio totale, il metodo di pesca, il tipo di imbarcazione, la destinazione, la data di consegna richiesta, il metodo di imballaggio e il disegno di riferimento o le foto della catena esistente.

Struttura

Barra tonda in acciaio | Maglie corte/medie/lunghe formate | Giunto di maglia saldato a elettrofusione | Grado di resistenza trattato termicamente ove specificato | Lunghezze di catena o assemblaggi | Maglie finali e raccordi da confermare | Colore naturale o finitura superficiale specificata

Vantaggi di selezione e ingegneria delle attrezzature da pesca

• Tre geometrie di maglie consentono di adattare il layout della catena al design della rete, alla distribuzione della massa, al movimento di flessione e alla spaziatura delle connessioni, invece di selezionare solo per diametro della barra.
• I valori di peso per metro forniti supportano il calcolo preliminare della massa totale della catena per la zavorra della rete, la movimentazione, lo stoccaggio, l'imballaggio e la revisione del carico della nave.
• I valori minimi di carico di rottura forniscono un chiaro riferimento di selezione della trazione, mentre la pagina mantiene il carico di rottura separato dal carico di lavoro ed evita affermazioni di sollevamento non supportate.
• La saldatura a elettrofusione è adatta per la produzione continua di maglie tonde, ma la rimozione del rigonfiamento della saldatura, la coerenza della saldatura, le dimensioni delle maglie e il processo di trattamento termico devono essere controllati e documentati.
• La catena di ricambio deve corrispondere alla geometria delle maglie e alle interfacce dei connettori esistenti. Una catena dello stesso diametro ma con lunghezza delle maglie diversa può modificare peso, movimento e compatibilità delle connessioni.
• La tracciabilità del materiale, l'ispezione dimensionale, la verifica del carico di rottura e la testimonianza di terze parti possono essere organizzate secondo il piano di ispezione e prova concordato.

Produzione, ispezione e controllo qualità

• Materie prime: confermare il grado dell'acciaio, il numero di colata, la composizione chimica e il certificato del materiale prima della produzione, soprattutto dove sono richieste prestazioni meccaniche G80.
• Formatura e saldatura delle maglie: controllare il diametro della barra, la geometria di formatura, i parametri di saldatura a elettrofusione, l'allineamento della saldatura e la rimozione delle proiezioni di saldatura dannose.
• Trattamento termico: confermare il processo richiesto, la tracciabilità dei lotti, i controlli di durezza o delle proprietà meccaniche e i registri applicabili al materiale selezionato e al grado di resistenza.
• Ispezione dimensionale: verificare il diametro della catena, la lunghezza delle maglie, la larghezza interna, la larghezza esterna, il peso unitario, la lunghezza totale fornita e la compatibilità con i raccordi o le attrezzature esistenti.
• Prove di carico: definire il carico di prova, il carico di rottura minimo, l'allungamento, la frequenza di campionamento, la selezione del pezzo di prova e i requisiti di testimonianza prima del preventivo.
• Ispezione finale e imballaggio: controllare le condizioni superficiali, l'identificazione, la protezione dalla ruggine, la marcatura della lunghezza della catena, il peso del pacco e l'imballaggio marittimo secondo le condizioni di consegna.

Trattamento materiale e superficiale

La specifica fornita elenca acciaio legato e acciaio al carbonio. Poiché le prestazioni G80 dipendono dal grado effettivo del materiale, dalla procedura di saldatura, dal trattamento termico e dai risultati dei test, la designazione finale dell'acciaio deve essere confermata anziché descritta solo come acciaio al carbonio generico.

La fornitura standard può essere di colore naturale o di altra finitura concordata con il cliente. Sistemi di verniciatura, zincatura o altra protezione dalla corrosione devono essere confermati con il percorso del materiale e del trattamento termico. Per acciaio legato ad alta resistenza, la preparazione del rivestimento e i controlli di infragilimento da idrogeno potrebbero richiedere un'attenzione particolare. L'acciaio inossidabile deve essere trattato come un'opzione di materiale separata con le proprie proprietà meccaniche e tabella di carico, a meno che non sia verificato tramite test.

Attributi personalizzati

• Tipo di prodotto: Catena marina per reti a strascico / pesca / tonno → selezionare la descrizione in base al sistema di pesca effettivo.
• Tipo di maglia: Corta / Media / Lunga → modifica la geometria delle maglie, il peso unitario, il movimento e lo spazio libero dei connettori.
• Diametro nominale: 7–28 mm → scegliere insieme al tipo di maglia e al requisito minimo di carico di rottura.
• Designazione di resistenza: G80 dichiarato dal fornitore → standard di riferimento esatto, grado del materiale e base di prova da confermare.
• Fattore di sicurezza: Minimo 4 dichiarato dal fornitore → non è un WLL di sollevamento dichiarato e non è sufficiente senza la base di progettazione dell'applicazione.
• Finitura superficiale: Colore naturale o come richiesto → la specifica del rivestimento e la protezione dalla corrosione devono essere incluse nell'ordine di acquisto.
• Forma di fornitura: Lunghezze tagliate, lunghezza continua, fusto, scatola, sacco o pacco pallettizzato → lunghezza totale e disposizione finale da confermare.
• Documentazione: Certificato del produttore, certificato del materiale, rapporto dimensionale e documenti di prova di carico → disponibili in base all'ambito dell'ordine concordato.

Come funziona

Attrezzatura da pesca dispiegata → La catena fornisce la massa, la connessione o la funzione di rigging specificata → La geometria delle maglie consente il movimento attraverso il ciclo dell'attrezzatura → Carichi di tensione e contatto passano attraverso le maglie tonde e i giunti saldati → L'attrezzatura viene recuperata, pulita e ispezionata per usura, deformazione, corrosione e danni alla saldatura

Applicazioni

Attrezzature di fondo per reti a strascico | Zavorra per reti a strascico e pendenti di catena | Fili di piombo per reti a circuizione per tonni | Briglie per reti da pesca | Sezioni di collegamento per reti e attrezzature | Catena di ricambio per assemblaggi di pesca approvati | Sistemi di reti marine per la pesca e acquacoltura selezionati soggetti a conferma di progettazione

Certificazioni e documentazione

Certificati di prova del produttore, certificati dei materiali, rapporti di ispezione dimensionale, rapporti di prova di carico di rottura e documenti di testimonianza di terze parti possono essere organizzati in base all'ambito dell'ordine. La certificazione della società di classificazione è soggetta alle regole applicabili della società, all'ambito del prodotto, al piano di prova approvato e all'accettazione dell'ispezione; non è considerata fornitura standard.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Imballaggio e consegna

• Opzioni di imballaggio: scatola di compensato, cassa di legno o sacco, sacco, fusto d'acciaio e imballaggio per esportazione pallettizzato in base alla lunghezza della catena, al peso unitario e ai requisiti del cliente.
• Identificazione del pacco: nome del prodotto, tipo di maglia, dimensione nominale, lunghezza fornita, riferimento di colata o lotto, peso netto, peso lordo e numero d'ordine di acquisto, se richiesto.
• Protezione per il trasporto: applicare protezione temporanea dalla ruggine concordata, drenaggio, avvolgimento e rinforzo marittimo adatti per lo stoccaggio e il trasporto oceanico.
• Dati di consegna: confermare il metraggio totale, il numero di pacchi, il peso massimo del pacco, le restrizioni di sollevamento e movimentazione, la destinazione e il programma di consegna richiesto.

Disegno e foto

FAQ

D1: Qual è la differenza pratica tra catene per reti a strascico a maglie corte, medie e lunghe?

R1: Le maglie corte forniscono una geometria compatta e generalmente un peso maggiore per metro a diametro comparabile. Le maglie medie forniscono una disposizione intermedia. Le maglie lunghe forniscono una geometria più aperta, un maggiore spazio libero per la connessione e generalmente un peso minore per metro a diametro comparabile. La scelta corretta dipende dal disegno della rete, dalla distribuzione della massa richiesta, dal movimento, dai connettori e dal caso di carico.

D2: La catena per reti a strascico G80 fornita può essere utilizzata per il sollevamento?

R2: Non sulla base di questa tabella da sola. La designazione G80 fornita, il fattore di sicurezza e i carichi di rottura minimi sono dati del prodotto per catene da pesca e non dimostrano automaticamente la conformità agli standard per catene di sollevamento. Il sollevamento o la movimentazione aerea richiedono una catena di sollevamento specificata e certificata separatamente con un WLL dichiarato, prova di carico, marcatura e documentazione.

D3: Quali informazioni sono necessarie per un preventivo accurato?

R3: Si prega di fornire il metodo di pesca e la funzione della catena, tipo di maglia corta/media/lunga, dimensione nominale, lunghezza totale o quantità, carico di rottura minimo richiesto, materiale e finitura, maglie finali o raccordi, ambito di prova e certificato, requisito di imballaggio, destinazione di consegna, tempo di consegna richiesto e un disegno esistente o dettagli di campioni di catena, se disponibili.
