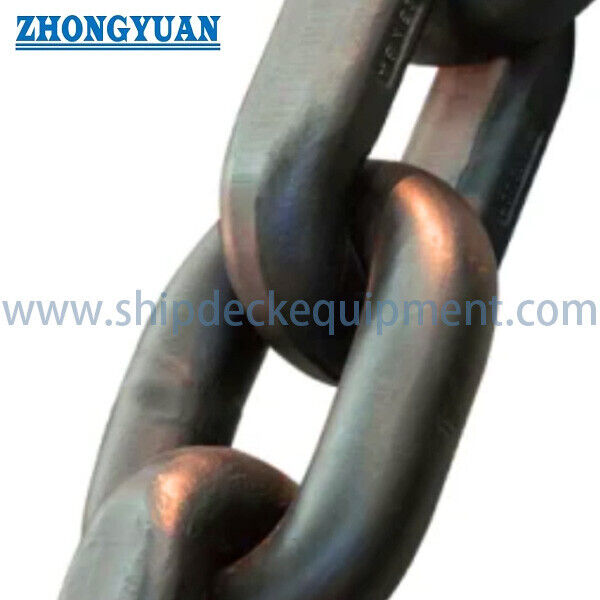

Catena di estrazione a legame rotondo ad alta resistenza. Catena trasportatrice di grado B & C 14-34 mm.

Catena di estrazione a legame rotondo ad alta resistenza. Catena trasportatrice di grado B & C 14-34 mm.

Visualizzazione del prodotto

Questa catena di estrazione a anello rotondo ad alta resistenza è una catena di trazione saldata con un puntino per trasportatori continui e attrezzature di estrazione utilizzate nell'estrazione del carbone e in sistemi simili di movimentazione di minerali pesanti.Le installazioni tipiche comprendono trasportatori a raschiatura, trasportatori blindati, caricatori a fase, capovolghi, aratri di carbone e sistemi di trazione correlati alla tosatura.La catena è progettata per essere collegata a ruote dentate di trazione abbinate e per trasmettere la forza di trazione ciclica attraverso collegamenti rotondi calibrati.

La gamma fornita copre le dimensioni nominali delle catene da 14 × 50 mm a 34 × 126 mm, con forze di prova/prova di grado B e C e forze minime di rottura.La selezione non deve basarsi solo sul diametro o sulla forza di rottura. la catena ordinata deve corrispondere al disegno dell'apparecchiatura, alla geometria della sacca dei ruote dentate, all'inclinazione, alla disposizione dei filamenti, all'intervallo tra i raschi, alla lunghezza della catena, al requisito di lunghezza corrispondente, all'ambiente di funzionamento,e la norma di controllo. Questo prodotto non è una catena di sollevamento, catena di sling o catena di sospensione.

Specificità rapide

• Tipo di prodotto: Catena di estrazione a legame rotondo ad alta resistenza → elemento di trazione per trasportatori a raschiatura e macchine minerarie, non per il sollevamento.
• Costruzione: collegamenti rotondi con saldatura flash-butt e calibrati → l'integrità della saldatura, la precisione di passo, la geometria del collegamento e la consistenza del trattamento termico sono punti chiave di qualità.
• L'intervallo di dimensioni fornito: da 14 × 50 a 34 × 126 mm → l'identità nominale della catena è espressa come diametro dell'anello d × passo p.
• Gradi di resistenza: Grado B e Grado C nella tabella fornita → la scelta del grado segue la progettazione dell'apparecchiatura e lo standard di prestazioni meccaniche specificato.
• Intervallo di forza di prova/prova: da 150 a 1160 kN → forza di verifica utilizzata per la prova della catena; non si tratta di un carico di lavoro sicuro.
• Intervallo minimo di forza di rottura: da 190 a 1450 kN → valore di accettazione per la prova distruttiva; non si tratta di un carico di esercizio ammissibile.
• Norme di riferimento: GB/T 12718-2009, ISO 610:1990, DIN 22252, o specifica del progetto → per ogni ordine deve essere confermata l'esatta norma di riferimento.
• Materiale e finitura: 25MnV o acciaio in lega Cr-Ni-Mo adatto, con condizioni di superficie naturali, verniciate o specificate dal progetto → qualità esatta, trattamento termico e rivestimento richiedono conferma.

Principali parametri tecnici

Terminologia del carico e selezione del grado

• Prova/Forza di prova: la forza di verifica specificata applicata durante la prova per confermare che la catena soddisfa il requisito di grado ordinato. Non è SWL, WLL o carico operativo ammissibile.
• Forza minima di rottura: forza minima di prova distruttiva richiesta dalla norma selezionata o dalla specifica concordata; non deve essere utilizzata direttamente come carico di progetto del trasportatore.
• Grado B e C: Gradi di prestazioni meccaniche definiti dalla forza di prova/prova, forza di rottura, allungamento, stanchezza e altri requisiti standard..
• Carico di progettazione del sistema: determinato dal costruttore del trasportatore o dell'apparecchiatura utilizzando la trazione della catena, il carico dinamico, lo shock di avvio, la disposizione dei fili, la condizione del roscio, la tolleranza di usura, il fattore di servizio,e servizio operativo.
• Classe D, catena compatta, catena a anello piatto e catena rinforzata: configurazioni separate che richiedono le proprie dimensioni, tabelle meccaniche e base di omologazione;non sono inclusi nella presente tabella dei collegamenti rotondi per il grado B/C.

Guida alla selezione e alla ricerca

Fase 1: confermare la norma applicabile, la dimensione nominale della catena d × p, il grado B o il grado C e se l'ordine riguarda un sistema di catena completamente nuovo o una catena di sostituzione.

Passaggio 2: indicare il tipo e il modello dell'apparecchiatura, la disposizione dell'azionamento, il numero di fili della catena, il disegno della ruota dentata o le dimensioni della sacca, il tipo di connettore e la marcatura della catena esistente, se disponibile.

Fase 3: confermare la lunghezza totale della catena o il numero di anelli, il requisito di coppia abbinata, la distanza di volo del raschiatore, la disposizione del fissaggio, la distanza dal centro della catena e le tolleranze di lunghezza ammissibili.

Passo 4: confermare la qualità dell'acciaio, il requisito di trattamento termico, le condizioni di superficie richieste, le condizioni di corrosione sotterranee, la temperatura di funzionamento, il materiale abrasivo e la pratica di manutenzione.

Fase 5: confermare il campo di applicazione dell'ispezione: ispezione dimensionale, prova/analisi della forza, campionamento della forza di rottura, allungamento, piegatura/deflezione, prova di stanchezza, analisi dei materiali,Tracciabilità della saldatura e del trattamento termico, e testimonianza di terzi se necessario.

Fase 6: indicare la quantità, il metodo di imballaggio, la miniera o il paese di destinazione, la data di consegna richiesta, l'urgenza della sostituzione e le foto o i disegni della catena, della ruota dentata, del raschietto e del connettore esistenti.

Produzione e controllo del trattamento termico

• La barra rotonda è formata nella geometria di collegamento specificata e unita con saldatura flash-butt.e l'area interessata dal calore deve essere controllata senza ridurre la sezione di collegamento richiesta.
• La calibrazione del collegamento controlla il passo, la larghezza esterna, la torsione e la geometria complessiva in modo che la catena possa impegnarsi in modo coerente con la disposizione specificata della tasca del freno rosso e del raschiatore.
• Il trattamento termico è selezionato per ottenere l'equilibrio ordinato di resistenza, robustezza, resistenza alla stanchezza e prestazioni di usura.la distribuzione della durezza deve essere conforme ai dati di fabbricazione approvati.
• La prova di carico e l'ispezione dimensionale identificano deformazioni permanenti inaccettabili, difetti di saldatura o geometria al di fuori della tolleranza ordinata prima del rilascio.
• Per i sistemi a doppio filamento o a catena abbinata, le lunghezze abbinate devono essere misurate e fornite in base alla forza di regolazione specificata, alla lunghezza di misura e alla tolleranza di abbinamento.
• Saldatura di riparazione sul campo, riscaldamento locale, macinazione incontrollata,o il trattamento con riscaldamento può modificare le prestazioni meccaniche della catena e non deve essere eseguito senza una procedura approvata dall'OEM o dal produttore.

Compatibilità, usura e durata di vita degli sprocket

• Il diametro d, l'inclinazione p, la larghezza interna, la larghezza esterna e il profilo del collegamento devono corrispondere alla geometria del dentone motore e della guida della catena.Una catena nominalmente simile può ancora essere incompatibile se la forma della tasca o il passo differiscono.
• Una nuova catena installata su pignoni gravemente usurati può avere un'impossibilità di posizionamento, un carico da urto, un'usura accelerata e una distribuzione irregolare del carico.La pianificazione della sostituzione dovrebbe valutare la catena e i pignoni come un unico sistema.
• I trasportatori a doppio filo richiedono una lunghezza controllata per evitare che un filo porti una quota sproporzionata del carico.
• L'ispezione dovrebbe concentrarsi sull'allungamento della discesa, sulla perdita di diametro nelle aree di contatto tra i collegamenti, sulla condizione della saldatura, sui collegamenti piegati o torti, sulla corrosione, sui punti di collegamento del raschietto e sull'incorporazione anormale dei ruote dentate.
• La lubrificazione, la pulizia, la tensione della catena e i limiti di sostituzione dovrebbero seguire la procedura di manutenzione del trasportatore OEM e della miniera; non dovrebbero essere presunti solo dalla dimensione della catena.

Attributi di configurazione del prodotto

• Standard di riferimento: GB/T 12718-2009 / ISO 610:1990 / DIN 22252 / specifiche del progetto → base di conformità finale da indicare nell'ordine di acquisto.
• Forma della catena: catena a anello rotondo calibrata → questa pagina non riguarda la catena compatta, a anello piatto o di sollevamento.
• Grado di resistenza: Grado B o Grado C → selezionato in base alla progettazione dell'apparecchiatura, allo standard, al lavoro di stanchezza e alle esigenze di sostituzione.
• Dimensioni: da 14 × 50 a 34 × 126 mm nella tabella fornita → le dimensioni supplementari richiedono una conferma tecnica separata.
• Metodo di fabbricazione: collegamenti saldati con puntini → saldatura, taglio, taratura e trattamento termico sono fasi di produzione controllate.
• Materiale: 25MnV o acciaio in lega Cr-Ni-Mo idoneo → grado esatto e certificato di fabbrica da confermare.
• Lunghezza di alimentazione: deve essere concordato un numero specificato di anelli, lunghezza della catena o coppia abbinata → condizione di misurazione e tolleranza.
• Condizione della superficie: sistema di protezione contro la corrosione naturale, verniciato o specificato dal progetto → il rivestimento non deve essere trattato come un sostituto delle prestazioni di usura metallurgica.
• Documentazione: certificato di materiale, rapporto dimensionale, rapporto di prova meccanica, tracciabilità del lotto e ispezione da parte di terzi → disponibile in base all'ambito di ordine concordato.

Come funziona

Drive sprocket applies torque to the calibrated chain → Round links engage with the sprocket pockets → Chain pull moves scraper flights or the connected mining mechanism → Cyclic tensile force passes through the interlinked and flash-butt-welded links → Return strand completes the conveyor circuit → Tension, l'usura, l'impegno dei ruote dentate e l'allungamento della catena sono monitorati durante il servizio

Applicazioni

Armored face conveyors (AFC) | Beam stage loaders (BSL) | Underground scraper conveyors | Scraper transfer conveyors | Roadheader traction systems | Coal plough systems | Drum shearer-related traction equipment | Mining conveyor replacement projects

Prova, ispezione e documentazione

Il piano di ispezione deve essere concordato prima della produzione e collegato alla norma selezionata, al grado della catena, alla dimensione del lotto e al requisito di omologazione delle miniere o delle attrezzature.

• Ispezione dimensionale: diametro, passo, larghezza interna/esterna, posizione della saldatura, torsione dell'anello, lunghezza della catena e lunghezza della coppia corrispondente.
• Verifica meccanica: prova di forza/prova, forza minima di rottura, allungamento, piegatura o deflessione e prova di stanchezza se richiesto dalla norma applicabile.
• Registrazione dei materiali e dei processi: qualità dell'acciaio, analisi chimica, proprietà meccaniche, lotto di trattamento termico, tracciabilità del processo di saldatura e dati sulla durezza, se specificati.
• Documenti di rilascio: rapporto di prova del produttore, certificato materiale, rapporto dimensionale, identificazione del lotto, elenco di imballaggio e certificato di ispezione di terze parti in base all'ambito dell'ordine.
• L'approvazione della sicurezza mineraria, l'accettazione delle miniere o la certificazione specifica del mercato sono soggette alla destinazione, all'applicazione dell'attrezzatura e alla qualificazione del fornitore; non sono implicite come forniture standard.

Disegno e foto

Domande frequenti

D1: Questa catena di estrazione può essere utilizzata per sollevare, lanciare o sospendere carichi?

A1: No. La catena a anelli rotondi di cui alla norma GB/T 12718 e alla norma ISO 610 è destinata ad applicazioni di trasporto e di trazione mineraria, non ad apparecchi di sollevamento, a cinghie di catena o a servizi di sospensione.

D2: Come si seleziona il grado B o il grado C?

A2: utilizzare il requisito OEM del trasportatore o della macchina mineraria, lo standard di regolamentazione, il calcolo della trazione della catena, il carico dinamico, il requisito di stanchezza, la progettazione della ruota dentata e il livello del sistema esistente.Non selezionare un grado solo confrontando la forza minima di rottura.

D3: Quali informazioni sono necessarie per una quotazione affidabile della catena di sostituzione?

A3: Indicare lo standard, la marcatura della catena, le dimensioni d × p, il grado, il modello di attrezzatura, il numero di fili, la lunghezza totale o il numero di anelli, il requisito di lunghezza corrispondente, la distanza tra i raschietti, i dettagli relativi ai dentini e ai connettori,prove richieste, quantità, destinazione e foto o disegni chiari.
