Verricello elettrico 19-70 mm con campana singola e tamburo singolo | Ancoraggio e attrezzatura di ormeggio per navi
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Diametro della catena di ancoraggio: | Φ90MM | Tensione nominale: | 384.8kN |
|---|---|---|---|
| Velocità di lavoro: | 9m/min | Carico del tamburo: | 385kN |
| Carico di supporto: | 2629kN | Potenza del motore: | 75/75/30KW |
| Velocità di ormeggio: | 9/min | Numero di pignoni di ancoraggio: | doppio zingaro |
| Tempi di consegna: | 120 giorni | Periodo di garanzia: | Un anno dopo il parto |
| Colore: | Cliente specificato | Alimentazione elettrica: | AC monofase 110V, 220V, 240V AC trifase 220V, 380V, 440V, 660V |
| Composizione: | Composto principalmente da base, telaio, doppia ruota dentata di ancoraggio, tamburo di cavo a coppi | Certificati di classificazione: | Certificato CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test |
| Evidenziare: | Ventilatore a vento elettrico,Ventilatore a tamburo singolo,Ventilatore cigano singolo |
||
Descrizione di prodotto
Verricello elettrico e argano da 19-70 mm con singola campana e tamburo singolo | Attrezzatura per ancoraggio e ormeggio navale
Panoramica del prodotto
Il verricello e l'argano elettrici sono progettati per la movimentazione dell'ancora e le operazioni di ormeggio sui ponti delle navi.
Il sistema integra campana dell'ancora, tamburo, bitta di tonneggio, riduttore e azionamento elettrico per garantire un sollevamento sicuro ed efficiente dell'ancora e un controllo dell'ormeggio.
È ampiamente utilizzato su navi commerciali, navi offshore e navi di polizia con prestazioni affidabili e funzionamento stabile.
Specifiche rapide
• Diametro catena: 19-70 mm
• Carico di lavoro: 15,3-196,5 kN
• Velocità di lavoro: ≥9-12 m/min
• Trazione di ormeggio: 20-150 kN
• Velocità di ormeggio: ≥12-15 m/min
• Capacità tamburo: 120-200 m
• Potenza motore: 8,5-60 kW
• Tipo di azionamento: Elettrico
• Configurazione: Singola campana + tamburo singolo + bitta di tonneggio singola
• Controllo: Locale e Remoto
Parametri tecnici principali
| Diametro catena (mm) | Carico di lavoro (kN) | Velocità (m/min) | Trazione di ormeggio (kN) | Velocità di ormeggio (m/min) | Capacità tamburo | Potenza motore (kW) |
| 19/20,5/22 | 15,3/17,9/20,5 | ≥12 | 20 | ≥12 | 15x120 | 8,5/3,5 |
| 24/26/28 | 24,5/28,7/33,3 | ≥9 | 20 | ≥12 | 15x120 | 8,5/3,5 |
| 30 | 38,3 | ≥9 | 30 | ≥12 | 18x150 | 11/11/7,5 |
| 32/34/36 | 43,5/49,1/55,1 | ≥9 | 50 | ≥12 | 20,5x150 | 16/16/11 |
| 38/40/42 | 61,4/68,0/75 | ≥9 | 50 | ≥12 | 20,5x150 | 22/22/16 |
| 44/46/48 | 82,3/89,9/97,9 | ≥9 | 75 | ≥12 | 26x200 | 30/30/22 |
| 50/52/54 | 106,3/114,9/123,9 | ≥9 | 75 | ≥15 | 26x200 | 30/30/22 |
| 56/58/60 | 133,3/143,0/153 | ≥9 | 75 | ≥15 | 26x200 | 45/45/30 |
| 62/64 | 163,4/174,1 | ≥9 | 100 | ≥15 | 30x200 | 45/45/30 |
| 66/68/70 | 185,1/196,5 | ≥9 | 150 | ≥15 | 32,5x200 | 60/60/45 |
Guida alla selezione
Passo 1 - Dimensione catena: 19-70 mm | Passo 2 - Carico di lavoro: 15-196 kN | Passo 3 - Trazione di ormeggio: 20-150 kN | Passo 4 - Velocità: ≥9-12 m/min | Passo 5 - Azionamento: Elettrico | Passo 6 - Configurazione: Campana singola + tamburo | Passo 7 - Installazione: Montaggio a ponte
Struttura e componenti
Struttura e componenti: Motore elettrico | Riduttore | Campana singola | Tamburo singolo | Bitta di tonneggio | Sistema frenante | Sistema frizione | Pannello di controllo | Telaio di base
Attributi personalizzati
Dimensione catena: 19-70 mm | Carico di lavoro: 15-196 kN | Trazione di ormeggio: 20-150 kN | Tipo di azionamento: Elettrico | Configurazione: Campana + Tamburo | Controllo: Locale / Remoto
Guida alla configurazione personalizzata e all'indagine
Dimensione catena | Carico di lavoro | Trazione di ormeggio | Capacità tamburo | Potenza motore | Tipo di controllo | Requisito di installazione
Come funziona
Il motore elettrico aziona il riduttore per ruotare la campana e il tamburo per le operazioni di sollevamento dell'ancora e di ormeggio.
La catena è gestita dalla campana mentre la cima è gestita dal tamburo e dalla bitta di tonneggio per un funzionamento flessibile.
Applicazioni
Applicazioni: Navi commerciali | Navi offshore | Motovedette | Pontoni | Operazioni di ancoraggio e ormeggio navale
Certificazioni e vantaggi
Certificazioni: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
Vantaggi: Design combinato verricello e argano | Risparmio di spazio | Azionamento elettrico stabile | Funzionamento flessibile | Prestazioni affidabili
Disegni e foto
• Disegno generale di assieme
• Disegno della struttura del verricello
• Schema di installazione

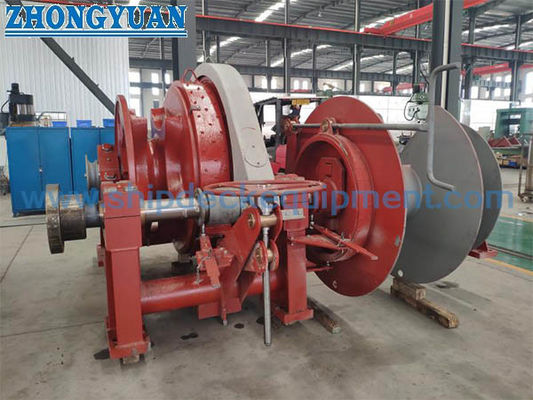

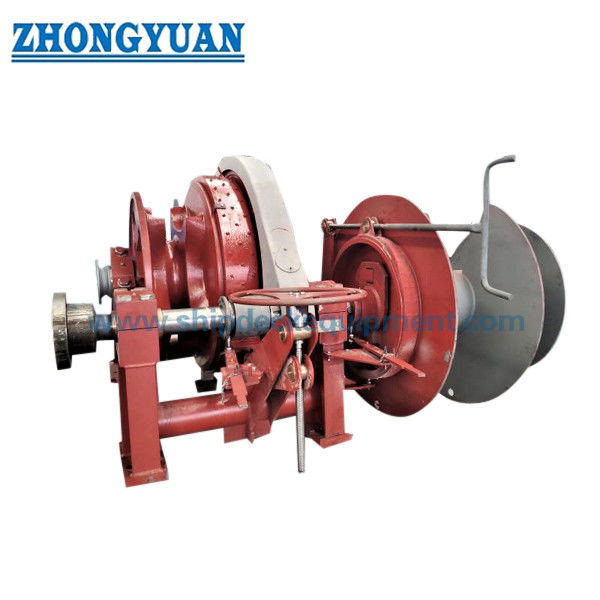

• Foto del prodotto
Informazioni sull'ordine
• MOQ: 1 unità
• Tempi di consegna: Basati sul progetto
• Pagamento: T/T, L/C
FAQ
D1: Può gestire sia l'ancora che l'ormeggio?
R: Sì, il design combinato supporta entrambe le funzioni.
D2: La configurazione è personalizzabile?
R: Sì, la campana, il tamburo e la bitta di tonneggio possono essere personalizzati.
D3: È disponibile il controllo remoto?
R: Sì, sono supportati sia il controllo locale che quello remoto.
