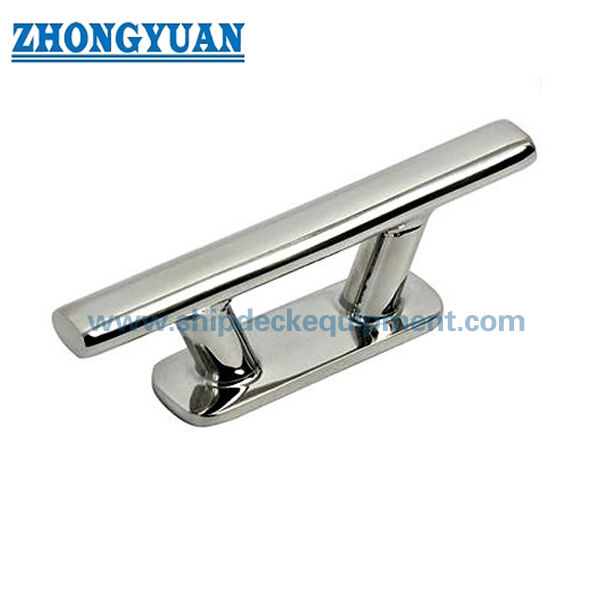

316 Acciaio inossidabile Tubo ovale per l'ormeggio del ponte dello yacht.

316 Acciaio inossidabile Tubo ovale per l'ormeggio del ponte dello yacht.

Visualizzazione del prodotto

La chiave di tubo ovale in acciaio inossidabile 316 è una chiave di ormeggio compatta montata sul ponte per yacht, piccole imbarcazioni, ponti di marina e dispositivi di fissaggio del ponte o della linea di docking leggeri.Viene utilizzato per legare le linee di attracco e ormeggio con un gancio, mentre la forma ovale del tubo fornisce un aspetto pulito, un contatto manuale liscio e una pratica forma di avvolgimento a corda per l'attrezzatura di yacht e piccole imbarcazioni.

Questo prodotto deve essere considerato come un componente di hardware per yacht e ponti di imbarcazioni, non come un bollard da 50 kN a 2000 kN, a meno che non sia previsto un carico specifico per il progetto, una progettazione di fissaggiodisposizione della piastra di supporto, e certificato di prova sono confermati. La serie fornita copre le chiusure di tubi ovali S.S.316 da 150 mm a 380 mm,con finitura lucidata a specchio e opzionale SUS304 / SUS304L / SUS316 / SUS316L selezione del materiale in base alle esigenze di applicazione e di approvvigionamento.

Specificità rapide

• Tipo di prodotto: chiusura di tubo ovale in acciaio inossidabile → punto di fissaggio a corda compatta per ponteggi di yacht, ponteggi di barche, ponti e linee di ormeggio.
• Opzioni di materiale: SUS304, SUS304L, SUS316, SUS316L → selezionate in base all'esposizione alla corrosione, ai requisiti di aspetto e al budget del progetto.
• Grado principale fornito: S.S.316 → adatto alle applicazioni hardware marittime in cui l'esposizione allo spruzzo di sale e al ponte sono i principali problemi di acquisto.
• Distanza di dimensioni: A = 150 / 200 / 250 / 300 / 380 mm → consente di abbinarsi alle dimensioni dello yacht, allo spazio disponibile sul ponte e ai requisiti di movimentazione delle corde.
• Dimensione D di riferimento: 90 / 120 / 150 / 161 / 200 mm → utile per il controllo del layout del ponte, il rilievo del giro della corda e la corrispondenza foto/disegno del prodotto.
• Opzioni di lavorazione: fusione di silice, fabbricazione, saldatura, costruzione di piastre o tubi → metodo di produzione finale deve seguire il disegno e l'ambito dell'ordine.
• Finitura superficiale: lucidato a specchio → migliora l'aspetto e riduce il contatto locale ruvido sulle superfici della corda e dell'hardware del ponte.
• Dichiarazione di carico: carico di lavoro/carico di rottura non fornito → non trattare la chiave come indicata per il carico fino a quando non siano confermati i dati di prova, i dispositivi di fissaggio, la piastra di supporto e la struttura dell'installazione.

Principali parametri tecnici

Guida alla selezione e alla ricerca

• Passo 1: confermare il tipo di prodotto come S.S.316 ovale e selezionare il modello SF30301-1 a SF30301-5 in base alle dimensioni A e allo spazio sul ponte.
• Fase 2: confermare l'applicazione: ponte yacht, ponte di piccole imbarcazioni, tender, pontoon marina, banchina o posizione di attrezzatura leggera.
• Fase 3: confermare le dimensioni della corda, il materiale della linea, le condizioni di ormeggio attese e se è necessario un rapporto di prova di carico o distruttivo.
• Fase 4: confermare il fabbisogno di materiale: SUS304 / SUS304L / SUS316 / SUS316L e se con l'ordine è richiesto un certificato di materiale.
• Fase 5: confermare la finitura superficiale: specchio lucidato come riferimento standard, o altri requisiti di lucidatura/passivazione se specificati.
• Passaggio 6: confermare le informazioni relative al montaggio: disegno del foro del bullone, dimensione del fissaggio, piastra di supporto, spessore del ponte, direzione di installazione e accesso disponibile sotto.
• Fase 7: fornire la quantità, la destinazione di consegna, il requisito di imballaggio, il tempo di consegna richiesto, la foto di riferimento e il disegno, se disponibili.

Struttura

Mirror polished stainless steel body | Oval tube cleat profile | Smooth rope-contact and hand-contact surface | Deck / dock mounting interface | Hidden or through-bolt fixing area to be confirmed | Optional customized shape or size according to drawing

Hardware in acciaio inossidabile e vantaggi di ingegneria

• S.S.316 è comunemente selezionato per yacht e imbarcazioni dove lo spray di sale, la manipolazione in umido e la conservazione dell'aspetto sono fattori di acquisto importanti.
• La geometria del tubo ovale fornisce una forma liscia di avvolgimento della corda e un aspetto pulito in stile yacht, adatto per le posizioni di hardware visibili sul ponte.
• La lucidatura a specchio migliora la pulizia della superficie e riduce i punti di contatto ruvidi, ma la qualità della lucidatura, la passivazione e la protezione dell'imballaggio dovrebbero essere confermate per gli ordini di esportazione.
• La serie copre cinque lunghezze pratiche da 150 mm a 380 mm, aiutando gli acquirenti a abbinare le posizioni di fissaggio di piccole imbarcazioni, yacht, ponti e linee di docking.
• Le vie di produzione di fusione, fabbricazione, saldatura, piastra o tubo possono essere discusse in base al disegno, alla quantità di ordine e ai requisiti di aspetto.
• La chiusura deve essere selezionata insieme ai dispositivi di fissaggio, alla piastra di supporto, alla piastra laminata/acciaio del ponte e all'accesso da sotto il ponte.
• Per i progetti di approvvigionamento a basso costo, i modelli confermati equivalenti possono essere acquistati tramite partner qualificati di hardware marittimo in acciaio inossidabile.con foto di campione e certificato di portata confermato prima della spedizione.

Attributi personalizzati

• Nome del prodotto: Clip di tubo ovale in acciaio inossidabile per imbarcazioni → utilizzato come componente hardware per le barche e i ponti degli yacht per il fissaggio delle linee di ormeggio.
• Serie di modelli: SF30301 → cinque dimensioni fornite da 150 mm a 380 mm in base alle dimensioni A.
• Materiale: SUS304 / SUS304L / SUS316 / SUS316L → il grado finale deve essere confermato in base all'esposizione marina e al budget del progetto.
• Referenza principale del materiale: S.S.316 → adatto a molte applicazioni hardware marine in cui la resistenza alla corrosione è più importante del costo più basso.
• Manifattura: Fusione/fabricazione/saldatura/piatta/tubo di silice → selezione in base al disegno del prodotto effettivo e al processo del fornitore confermato.
• Finitura superficiale: lucidato a specchio → adatto all'aspetto del ponte dello yacht e alla presentazione del prodotto pulito.
• Standard/Documentazione: i documenti CE/ISO possono essere disponibili a seconda del fornitore e della portata dell'ordine → il certificato esatto deve essere confermato prima del preventivo.
• Classificazione del carico: da confermare → carico di lavoro, resistenza alla rottura e metodo di prova non sono forniti nei dati attuali.
• Modalità di fornitura: Fornito come materiale marino da fornitori qualificati, se del caso → non descritto come un bullone auto-fabbricato a carico, salvo conferma.

Come funziona

La linea di ormeggio o di attracco è condotta alla chiave → La linea è avvolta attorno alle corna ovali della chiave → Il gancio della chiave fissa la corda → Il carico viene trasferito attraverso il corpo in acciaio inossidabile, i fissaggi,piastra di supporto, e la struttura di supporto del ponte o della banchina → L'installazione è ispezionata prima dell'immissione in servizio

Applicazioni

Giacche. Barche da diporto. Piccole barche da lavoro. Ponte delicate. Docks di ponti.

Certificazioni e vantaggi

La documentazione relativa al CE / ISO, la dichiarazione del fornitore, il certificato di materiale, il registro di ispezione e il certificato del produttore possono essere discussi in base alla portata dell'ordine.la documentazione della società di classificazione deve essere confermata prima della quotazione e non è fornita per impostazione predefinita.

Opzioni di certificazione da confermare: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del costruttore.

Disegno e foto

Domande frequenti

D1: Questo prodotto è lo stesso di un pilastro da 50 kN a 2000 kN?

R1: No. La tabella tecnica fornita è per una chiusura di tubo ovale in acciaio inossidabile utilizzata su yacht, barche, pontoni e banchine.struttura, il progetto di fissaggio e il certificato di prova sono forniti.

D2: Perché la S.S.316 è comunemente selezionata per le chiavi di yacht?

A2: S.S.316 è comunemente preferito per l'hardware visibile sul ponte marittimo perché fornisce una migliore resistenza alla corrosione da cloruro rispetto all'acciaio inossidabile standard 304.La selezione dei voti finali dovrebbe comunque tener conto del budget, livello di esposizione, qualità della lucidatura e condizioni di manutenzione.

Q3: Quali informazioni sono necessarie prima del preventivo?

A3: Si prega di confermare il modello, la dimensione A, il grado del materiale, la quantità, la finitura, il disegno del foro di montaggio, il requisito relativo al fissaggio e alla piastra di supporto, il requisito relativo al certificato, la destinazione di consegna,e se è richiesta la prova di carico o la conferma del campione.
